Seat Toledo: Cambio de lámparas

Introducción al tema

En función del equipamiento, existen diversos sistemas de faros y de luces posteriores:

• Faro principal halógeno (faro doble).
• Faro principal full-LED.
• Luz posterior de lámparas.
• Luz posterior con LED.

Sistema de faros full-LED

Los faros full-LED implementan todas las funciones luminosas (luz de día, posición, intermitente, luz de cruce y luz de ruta) con diodos electroluminiscentes (LED) como fuente de luz.

Los faros full-LED han sido diseñados para que duren toda la vida del coche y las fuentes de luz no se pueden sustituir. En caso de avería del faro, acuda a un taller autorizado para su sustitución.

Cambiar las lámparas del faro doble

Para cambiar las lámparas se requiere cierta pericia. Si no se está seguro de poder efectuar el cambio, le recomendamos que acuda a un servicio especializado o, en caso de emergencia, recurra a una ayuda especializada.

• Antes de cambiar una lámpara hay que desconectar el encendido y todas las luces.
• No tocar con la mano el cristal de las lámparas, ya que las huellas digitales se evaporarían por efecto del calor generado, provocando la reducción de la vida de las lámparas y la condensación en la superficie del reflector, reduciendo así su eficacia.
• Una lámpara sólo debe ser sustituida por otra de iguales características. La designación figura en el casquillo o en el cristal de la lámpara.
• Para la caja de lámparas de recambio hay un área de almacenamiento en la zona de la rueda de repuesto o debajo de la alfombra del maletero.

ATENCIÓN

• Los trabajos en el compartimento del motor deben realizarse con un especial cuidado - Existe peligro de quemaduras.
• Las lámparas de incandescencia están bajo presión y pueden explotar al cambiarlas, por lo que existe peligro de resultar herido al cambiarlas.
• Al cambiar las lámparas, asegúrese de no herirse con las piezas de cantos agudos que hay en la carcasa de los faros.

CUIDADO

• Antes de trabajar en el sistema eléctrico hay que extraer la llave del contacto. De lo contrario puede producirse un cortocircuito.
• Apague las luces y la luz de aparcamiento antes de cambiar una lámpara de incandescencia.

Nota relativa al medio ambiente

En las tiendas especializadas podrá informarse de cómo desechar lámparas de incandescencia defectuosas.

Aviso

• Según las condiciones meteorológicas (frío, humedad), podrían empañarse temporalmente los faros delanteros y los antinieblas, los pilotos traseros y los intermitentes.

  Esto no afecta a la vida útil del sistema de iluminación. Encendiendo las luces, la zona por donde se proyecta el haz de luz se desempaña en poco tiempo. Sin embargo, puede que por dentro los bordes sigan empañados.

• Compruebe con regularidad que todos los equipos de iluminación de su vehículo funcionan a la perfección, en especial las luces exteriores. Esto no sólo redunda en su seguridad, sino también en la de los demás conductores.
• Adquiera la nueva lámpara antes de empezar a cambiar la lámpara defectuosa.
• No toque el cristal de la lámpara con la mano, es mejor utilizar un trozo de tela o papel, ya que los restos dejados por la huella dactilar se evaporarían por el calor de la lámpara de incandescencia encendida, se precipitaría por la superficie del espejo y acabaría dañando el reflector.

Lámparas del faro doble

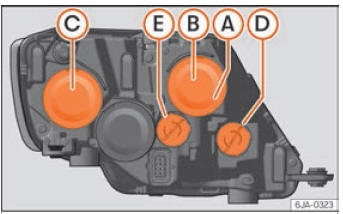

Fig. 89 Lámparas del faro principal.

Posición de montaje de las lámparas del faro doble

1. Luz de posición
2. Luz de carretera
3. Luz de cruce
4. Luz intermitencia
5. Luz de día

Cambio de la lámpara de la luz de posición

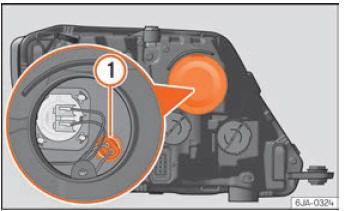

Fig. 90 Cambio de lámpara para la luz de posición.

• Abra el capó del motor.
• Quite la tapa protectora  fig. 90.
• Extraiga el portalámparas  fig. 90 1 tirando hacia afuera.
• Saque la lámpara tirando de la misma y coloque la nueva.
• Proceda en sentido inverso para su montaje.
• Monte la tapa protectora. Asegúrese de que durante la operación la tapa se asienta bien en la carcasa.
• Verifique el funcionamiento de la nueva lámpara.

Cambio de la lámpara de la luz de carretera

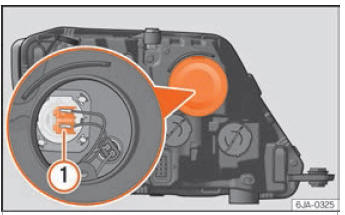

Fig. 91 Cambio de lámpara de la luz de carretera.

• Abra el capó del motor.
• Quite la tapa protectora.
• Extraiga el conector  fig. 91 1 tirando hacia afuera.
• Saque la lámpara tirando de la misma y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
• Proceda en sentido inverso para su montaje.
• Monte la tapa protectora. Asegúrese de que durante la operación la tapa se asienta bien en la carcasa.
• Verifique el funcionamiento de la nueva lámpara.

Cambio de la lámpara de la luz de cruce

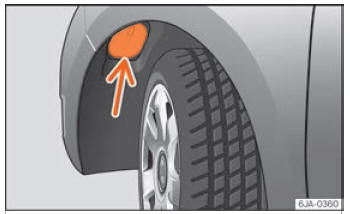

Fig. 92 Cambio de lámpara de la luz de cruce: pasarruedas.

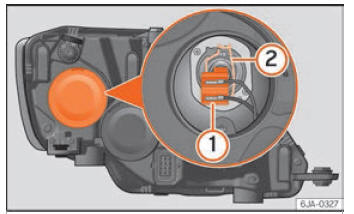

Fig. 93 Cambio de lámpara de la luz de cruce.

• Gire la rueda para tener acceso a la tapa del pasarruedas y proceda a quitar la tapa  fig. 92.
• Quite la tapa protectora del faro  fig. 93.
• Extraiga el conector  fig. 93 1 tirando hacia afuera.
• Desenganche el resorte retenedor  fig. 93 2 presionándolo hacia dentro y a la derecha.
• Extraiga la lámpara y coloque la nueva, de modo que el saliente de fijación del platillo quede en el rebaje del reflector.
• Coloque el conector.
• Coloque la tapa protectora. Asegúrese de que durante la operación la tapa se asienta bien en la carcasa.
• Coloque la tapa del pasarruedas.
• Verifique el funcionamiento de la nueva lámpara.

Cambio de la lámpara de la luz intermitente

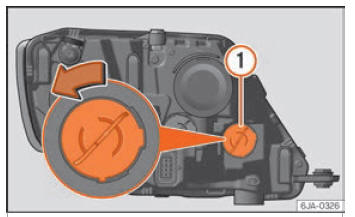

Fig. 94 Cambio de lámpara para la luz intermitente.

• Abra el capó del motor.
• Gire el portalámparas  fig. 94 1 en sentido antihorario y retírelo.
• Saque la lámpara presionando sobre el portalámparas girándolo al mismo tiempo hacia la izquierda.
• Vuelva a colocar el portalámparas con la lámpara nueva y gírelo en sentido horario hasta el tope.
• Verifique el funcionamiento de la nueva lámpara.

Cambio de la lámpara de la luz diurna

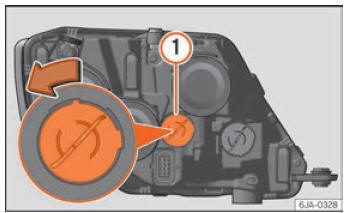

Fig. 95 Cambio de lámpara de la luz diurna.

• Abra el capó del motor.
• Gire el portalámparas  fig. 95 1 en sentido antihorario y retírelo.
• Saque la lámpara presionando sobre el portalámparas girándolo al mismo tiempo hacia la izquierda.
• Vuelva a colocar el portalámparas con la lámpara nueva y gírelo en sentido horario hasta el tope.
• Verifique el funcionamiento de la nueva lámpara.

Cambio de lámparas del faro antiniebla

Lámpara del faro antiniebla

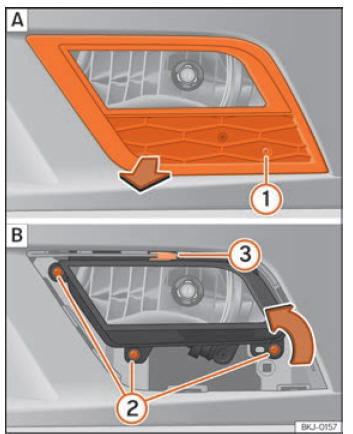

Fig. 96 Faro antiniebla: extraer la rejilla.

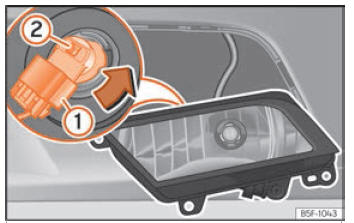

Fig. 97 Faro antiniebla: desmontar el portalámparas.

• Retire el tornillo  fig. 96 1 de la reja del faro antiniebla utilizando un destornillador.
• Seguidamente desclipe las grapas situadas en el contorno de la reja haciendo un pequeño movimiento de palanca.
• Retire los 3 tornillos 2.
• Retire la grapa metálica situada en la parte superior del faro antiniebla tirando hacia el exterior del vehículo 3 y extraiga el faro antiniebla.
• Extraiga el conector  fig. 97 1 de la lámpara.
• Gire el portalámparas  fig. 97 2 hacia la izquierda y tire.
• Retire la bombilla presionando sobre el portalámparas y gírela al mismo tiempo hacia la izquierda.
• Proceda en sentido inverso para su montaje.
• Verifique el funcionamiento de la lámpara.
