Volkswagen Jetta: Herramientas de a bordo

Introducción al tema

En este capítulo encontrará información sobre los siguientes temas:

• Ubicación
• Piezas

Al señalizar el vehículo en caso de avería deberán tenerse en cuenta las disposiciones legales del país en cuestión.

Información adicional y advertencias:

• Preparativos para trabajar en el vano motor
• En caso de emergencia
• Cambio de rueda
• Kit antipinchazos

ADVERTENCIA

Si las herramientas de a bordo, el kit antipinchazos y la rueda de repuesto van sueltos en el vehículo, podrían salir despedidos por el habitáculo en caso de producirse un frenazo, una maniobra brusca o un accidente, y causar lesiones graves.

• Siempre habrá que cerciorarse de que las herramientas de a bordo, el kit antipinchazos y la rueda de repuesto, o la rueda de emergencia, vayan siempre bien fijados en el maletero.

ADVERTENCIA

El uso de herramientas de a bordo inapropiadas o dañadas puede provocar un accidente y lesiones graves.

• No se deberán utilizar nunca herramientas inapropiadas o dañadas.

Ubicación

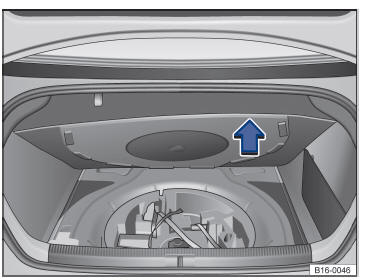

Fig. 180 En el maletero, debajo del recubrimiento del piso: rueda de repuesto y herramientas de a bordo.

Las herramientas de a bordo y la rueda de repuesto, la rueda de emergencia o el kit antipinchazos pueden ir alojados en diversos lugares dentro del maletero.

• Abra el capó del maletero y si fuera necesario desenganche la bolsa de red del maletero.
• Levante el recubrimiento del piso ⇒ fig. 180 (flecha) y extráigalo si fuera necesario.

Después de utilizar el gato hay que devolverlo a su posición original para que quepa en su alojamiento.

Piezas

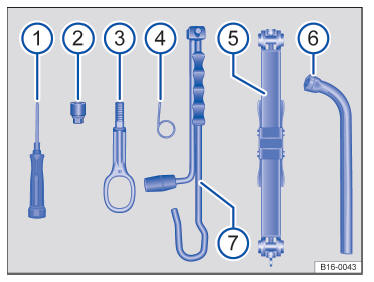

Fig. 181 Piezas de las herramientas de a bordo.

El contenido del juego de herramientas de a bordo depende del equipamiento del vehículo. A continuación se relacionan todas las herramientas que podrían ir incluidas.

Piezas del juego de herramientas de a bordo ⇒ fig. 181

1. Destornillador con hexágono interior en el mango para desenroscar y enroscar los tornillos de rueda.

   El destornillador es de tipo combinado. Podría encontrarse debajo de la llave de rueda.

2. Adaptador para los tornillos de rueda antirrobo. Volkswagen recomienda llevar siempre el adaptador para los tornillos de rueda en el vehículo, junto con las herramientas de a bordo. En la parte frontal del adaptador va grabado el código de los tornillos de rueda. Con este código es posible conseguir una copia del adaptador en caso de pérdida. Por ello se deberá anotar y guardar en algún lugar fuera del vehículo.
3. Argolla de remolque enroscable
4. Gancho de alambre para extraer los tapacubos, centrales o integrales, o los capuchones de los tornillos de rueda
5. Gato. Antes de volver a colocar el gato en el elemento de espuma, hay que retraer del todo la garra.
6. Llave de rueda
7. Manivela.
