Seat Toledo: Asistente de marcha atrás "Rear View Camera"

Advertencias de manejo y seguridad

ATENCIÓN

• El asistente de marcha atrás no permite calcular con precisión la distancia a la que se encuentran los obstáculos (personas, vehículos, etc.) ni puede salvar los límites propios del sistema, por lo que su uso podría llegar a provocar accidentes y lesiones graves si se utiliza de forma negligente o sin la atención adecuada. El conductor debe vigilar siempre el entorno para garantizar una conducción segura.
• La lente de la cámara aumenta y distorsiona el campo visual, y los objetos pueden observarse en la pantalla de forma distinta a la realidad o poco precisa. También la percepción de las distancias se ve distorsionada debido a este efecto.
• Debido a la resolución de la pantalla o a condiciones de luz insuficientes, algunos objetos podrían no mostrarse o hacerlo sólo de forma poco clara. Tenga especial cuidado con los postes, vallas, rejas o árboles de pequeño grosor, que podrían llegar a dañar el vehículo sin ser apreciados en la pantalla.
• El asistente de marcha atrás tiene zonas muertas en las que no puede representar personas ni objetos (niños pequeños, animales y ciertos objetos podrían no detectarse en su campo de visión). Mantenga siempre el entorno del vehículo bajo control.
• Mantenga la lente de la cámara limpia, sin nieve ni hielo, y no la cubra.
• El sistema no puede reemplazar la atención del conductor. Supervise siempre la maniobra de aparcamiento, así como el entorno del vehículo. Adapte siempre la velocidad y el estilo de conducción a las condiciones de visibilidad, climatológicas, de la calzada y del tráfico.
• No se distraiga del tráfico con las imágenes que se muestran en la pantalla.
• Las imágenes del asistente de marcha atrás en la pantalla son sólo bidimensionales.

  Por falta de profundidad espacial, los objetos que sobresalen o las cavidades de la calzada, por ejemplo, podrían apreciarse con dificultad o no ser apreciados en absoluto.

• La carga del vehículo modifica la representación de las líneas de orientación proyectadas.

  La anchura que las mismas representan, disminuye con el nivel de carga del vehículo. Ponga especial atención al entorno del vehículo cuando el interior o el maletero están especialmente cargados.

• En las siguientes situaciones los objetos u otros vehículos se muestran más próximos o más distantes en la pantalla de lo que realmente están. Mantenga especial atención:
  • Si se pasa de una superficie plana a una pendiente.
  • Si se pasa de una pendiente a una superficie plana.
  • Si el vehículo va muy cargado en la parte trasera.
  • Si el vehículo se aproxima a objetos que no se encuentran sobre la superficie del suelo o que sobresalen de su apoyo en la misma. Estos objetos pueden quedar también fuera del ángulo de visión de la cámara al circular marcha atrás.

Aviso

• Es importante poner especial cuidado y atención cuando el conductor todavía no se encuentra familiarizado con el sistema.
• El asistente de marcha atrás no se encontrará disponible si el portón trasero del vehículo se encuentra abierto.

Instrucciones de uso

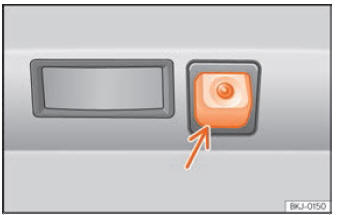

Fig. 230 En el parachoques trasero: ubicación de la cámara del asistente para marcha atrás.

Una cámara incorporada en el parachoques trasero asiste al conductor al aparcar marcha atrás o maniobrar  fig. 230. La imagen de la cámara se visualiza junto a unas líneas de orientación proyectadas por el sistema en la pantalla del sistema Infotainment. En la parte inferior de la pantalla se observa una parte del parachoques correspondiente a la zona de matrícula que servirá como referencia al usuario.

Ajustes del asistente de marcha atrás

El asistente de marcha atrás ofrece al usuario la posibilidad de realizar ajustes de brillo, contraste y color de la imagen.

Para realizar dichos ajustes:

• Detenga el vehículo en un lugar seguro.
• Conecte el freno de estacionamiento.
• Conecte el encendido.
• Dado el caso, encienda el sistema de infotainment.
• Engrane la marcha atrás o sitúe la palanca selectora en la posición R.
• Pulse el botón de función que aparece en la parte derecha de la imagen.
• Realice los ajustes deseados en el menú pulsando los botones de función -/+, o moviendo el botón desplazable correspondiente.

Condiciones necesarias para aparcar y maniobrar con el asistente de marcha atrás

En los siguientes casos no se deberá utilizar el sistema:

• Si no se muestra una imagen fiable o si está distorsionada, por ejemplo, en caso de mala visibilidad o si la lente está sucia.
• Si la zona situada detrás del vehículo se visualiza con poca claridad o de forma incompleta.
• Si el vehículo va muy cargado en la parte trasera.
• Si la posición o el ángulo de montaje de la cámara ha cambiado, por ejemplo, después de una colisión en la parte trasera. Encargue a un taller especializado que revise el sistema.

Familiarizarse con el sistema

Para familiarizarse con el sistema, las líneas de orientación y su función, SEAT recomienda practicar cómo se aparca y se maniobra con el asistente de marcha atrás en un lugar sin demasiado tráfico o en un aparcamiento cuando haya buenas condiciones climatológicas y de visibilidad.

Limpiar la lente de la cámara

Mantenga la lente de la cámara limpia y libre de nieve y hielo:

• Humedezca la lente con un producto limpiacristales corriente que contenga alcohol y límpiela con un paño seco.
• Retire la nieve con un cepillo de mano.
• Retire el hielo con un aerosol antihielo.

CUIDADO

• No utilice nunca un producto de conservación abrasivo para limpiar la lente de la cámara.
• No utilice nunca agua templada ni caliente para quitar la nieve o el hielo de la lente de la cámara. De lo contrario, la lente podría resultar dañada.

Aparcar y maniobrar con el asistente de marcha atrás

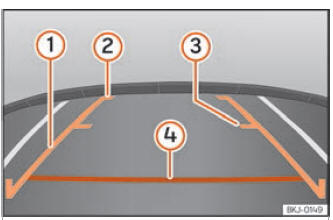

Fig. 231 Visualización en la pantalla del sistema Infotainment: líneas de orientación.

Conexión y desconexión del sistema

• El asistente de marcha atrás se conecta, cuando el contacto esté dado o el motor encendido, al engranar la marcha atrás (cambio manual) o al situar la palanca selectora de cambio en la posición R (cambio automático).
• El sistema se desconecta 8 segundos después de desengranar la marcha atrás (cambio manual) o sacar la palanca selectora de cambio de la posición R (cambio automático).

  El sistema se desconectará asimismo de modo inmediato tras quitar el contacto.

En combinación con el sistema de ayuda al aparcamiento la imagen de la cámara dejará de mostrarse de manera inmediata al desengranar la marcha atrás o sacar la palanca selectora de la posición R, pasando a visualizarse la información óptica proporcionada por el sistema de ayuda al aparcamiento.

También en combinación con este sistema, existe la posibilidad de ocultar la imagen del asistente de marcha atrás:

• Pulsando en la pantalla una de las teclas del sistema de infotainment.
• O BIEN: pulsando sobre el vehículo en miniatura que aparece en el lado izquierdo de la pantalla (pasa a mostrarse el modo de pantalla completa del sistema óptico de ayuda al aparcamiento plus).

Para volver a mostrar la imagen del asistente de marcha atrás:

• Desengrane la marcha atrás o cambie la palanca selectora de posición y vuelva a engranar la marcha atrás o a situar la palanca selectora en la posición R.
• O BIEN: Pulse el botón de función RVC1)

1) ADVERTENCIA: el botón de función RVC sólo estará habilitado y disponible cuando la marcha atrás esté engranada o la palanca selectora se encuentre en posición R.

Significado de las líneas de orientación  fig. 231

1. Líneas laterales: prolongación del vehículo (aproximadamente la anchura del vehículo más los retrovisores) sobre la superficie de la calzada.
2. Final de las líneas laterales: la zona marcada en verde finaliza aproximadamente 2 m tras el vehículo sobre la superficie de la calzada.
3. Línea intermedia: indica una distancia de aproximadamente 1 m tras el vehículo sobre la calzada.
4. Línea horizontal roja: indica una distancia de seguridad de aproximadamente 40 cm a la parte posterior del vehículo sobre la superficie de la calzada.

Maniobra de aparcamiento

• Sitúe el vehículo delante de un hueco de aparcamiento y engrane la marcha atrás (cambio manual) o sitúe la palanca selectora en posición R (cambio automático).
• Retroceda lentamente y gire el volante de tal manera que las líneas de orientación laterales conduzcan al hueco de aparcamiento.
• Oriente el vehículo en el hueco de aparcamiento de tal manera que las líneas de orientación laterales transcurran en paralelo al mismo.
