Seat Toledo: Ayuda de aparcamiento

Generalidades

En función del equipamiento del vehículo, diversos sistemas de asistencia le ayudan al aparcar y maniobrar.

La ayuda de aparcamiento posterior es un asistente acústico que avisa sobre obstáculos que se encuentren detrás del vehículo.

La ayuda de aparcamiento plus asiste al conductor al maniobrar y aparcar avisándole visual y acústicamente sobre obstáculos detectados delante y detrás del vehículo.

ATENCIÓN

  • Preste siempre atención, también mirando directamente, al tráfico y a los alrededores del vehículo. Los sistemas de asistencia no pueden sustituir a la atención del conductor. Al introducir o sacar el vehículo de una plaza de aparcamiento, o durante maniobras similares, la responsabilidad recae siempre sobre el conductor.
  • Adapte siempre la velocidad y el estilo de conducción a las condiciones de visibilidad, climatológicas, de la calzada y del tráfico.
  • Los sensores de ultrasonido tienen zonas muertas en las que no pueden detectar personas ni objetos. Preste especial atención a niños y animales.
  • Mantenga siempre el control visual sobre el entorno del vehículo: ayúdese también de los retrovisores.

CUIDADO

Las funciones de la Ayuda de aparcamiento se pueden ver afectadas negativamente por diversos factores que pueden provocar que se produzcan daños en el vehículo o en sus proximidades:

  • Bajo determinadas circunstancias, el sistema no detecta ni muestra ciertos objetos:
    • Objetos como cadenas, lanzas de remolque, barras, vallas, postes y árboles finos.
    • Objetos que se encuentren por encima de los sensores, como el voladizo de una pared.
    • Objetos con superficies o estructuras determinadas, como vallas de malla de alambre, o nieve en polvo.
  • Determinadas superficies de objetos y prendas de vestir no pueden reflejar las señales de los sensores de ultrasonido. El sistema no puede detectar, o no correctamente, dichos objetos ni a las personas que lleven tales prendas.
  • Las señales de los sensores de ultrasonido se pueden ver afectadas por fuentes de sonido externas. Bajo determinadas circunstancias, esto podría impedir que se detectara la presencia de personas u objetos.
  • Cuando se le ha avisado ya de la cercanía de un obstáculo bajo, podría suceder que, al seguir acercándose, dicho obstáculo bajo desaparezca del alcance de medición del sistema, por lo que el sistema no le seguirá avisando de la presencia del mismo.

    Bajo ciertas circunstancias, tampoco son detectados objetos tales como bordillos altos de aceras, que podrían llegar a dañar la parte inferior del vehículo.

  • Si se ignora la primera advertencia de la Ayuda de aparcamiento, el vehículo podría sufrir daños considerables.
  • Los golpes o daños en la parrilla del radiador, parachoques, paso de rueda y bajos del vehículo pueden modificar la orientación de los sensores. Ello puede afectar al funcionamiento de la ayuda de aparcamiento.

    Haga revisar el funcionamiento en un taller especializado.

Aviso

  • En situaciones concretas, el sistema puede avisar aunque no se encuentre ningún obstáculo en el área detectada; por ejemplo,
    • para suelos de asfalto rugoso, adoquinado o con hierbas muy crecidas,
    • con fuentes externas de ultrasonidos, como vehículos de limpieza u otros vehículos,
    • con aguaceros, nevadas intensas o gases de escape densos,
    • si la matrícula (tanto en la zona anterior como en la zona posterior) no queda perfectamente pegada a la superficie del parachoques,
    • En situaciones donde existen cambios de rasante.
  • Para garantizar el buen funcionamiento del sistema, mantenga los sensores de ultrasonido limpios, sin nieve ni hielo, y no los cubra con adhesivos u otros objetos.
  • Si utiliza equipos de alta presión o a vapor para limpiar los sensores de ultrasonido, no los aplique sobre estos de forma directa más que brevemente y manteniendo siempre una distancia superior a 10 cm.
  • Determinados accesorios montados posteriormente en el vehículo, como puede ser un portabicicletas, pueden mermar el funcionamiento de la Ayuda de aparcamiento.
  • Para familiarizarse con el sistema, le recomendamos que practique aparcando en una zona o aparcamiento sin tráfico. Las condiciones meteorológicas y de luz deberían ser buenas.
  • Puede modificar el volumen y el tono de las señales, así como las indicaciones.
  • En vehículos sin sistema de información para el conductor, puede modificar estos parámetros en un Servicio Oficial SEAT o en un taller especializado.
  • Tenga en cuenta las indicaciones para la conducción con remolque.
  • La visualización en la pantalla del Easy Connect se muestra con un ligero retraso temporal.

Ayuda de aparcamiento posterior

La ayuda de Aparcamiento posterior asiste al conductor para maniobrar y aparcar mediante avisos acústicos.

Descripción

El parachoques posterior lleva sensores integrados.

Cuando éstos detectan un obstáculo, lo indican mediante señales acústicas.

Tenga especial cuidado de que los sensores no queden cubiertos por adhesivos, residuos y similares, pues podría afectar al funcionamiento del sistema. Indicaciones de limpieza.

El alcance de medición aproximado de los sensores posteriores es de:

zona lateral  0,90 m
zona central  1,60 m

A medida que se acerque al obstáculo, disminuirá el intervalo de tiempo entre las señales acústicas. Cuando se encuentre a unos 0,30 m la señal será constante: ¡no siga avanzando (o retrocediendo) en Generalidades, en Generalidades ! Si se mantiene la separación con el obstáculo, el volumen del aviso se va reduciendo al cabo de unos 4 segundos (no afecta al tono de la señal constante).

Activar/Desactivar

Al engranar la marcha atrás, la ayuda de aparcamiento se conecta automáticamente.

Una señal breve lo confirma.

Al desengranar la marcha atrás, el sistema de ayuda al aparcamiento se desconecta inmediatamente.

Ayuda de aparcamiento plus

Seat Toledo. Sistemas de asistencia al conductor

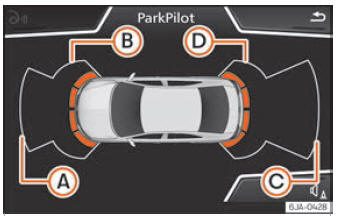

Fig. 226 Zona representada.

La ayuda de aparcamiento plus le asiste acústica y visualmente al aparcar.

Los parachoques anterior y posterior llevan sensores integrados. Cuando éstos detectan un obstáculo, lo indican mediante señales acústicas y de manera visual en el sistema Easy Connect.

En caso de peligro de colisión en la zona delantera del vehículo, las señales acústicas suenan en la parte delantera, y en caso de peligro de colisión en la zona trasera del vehículo, las señales acústicas suenan en la parte trasera.

Tenga especial cuidado de que los sensores no queden cubiertos por adhesivos, residuos y similares, pues podría afectar al funcionamiento del sistema. Indicaciones de limpieza.

El alcance de medición aproximado de los sensores es de:

  1. 1,20 m
  2. 0,90 m
  3. 1,60 m
  4. 0,90 m

A medida que se acerque al obstáculo, disminuirá el intervalo de tiempo entre las señales acústicas. Cuando se encuentre a unos 0,30 m la señal será constante: ¡no siga avanzando (o retrocediendo)! Si se mantiene la separación con el obstáculo, el volumen del aviso se va reduciendo al cabo de unos 4 segundos (no afecta al tono de la señal constante).

Manejo de la Ayuda de aparcamiento

Seat Toledo. Sistemas de asistencia al conductor

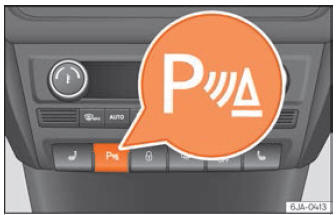

Fig. 227 Consola central: tecla de la ayuda de aparcamiento.

Conexión manual de la Ayuda de aparcamiento

  • Pulse la tecla una vez.

Desconexión manual de la Ayuda de aparcamiento

  • Pulse de nuevo la tecla .

Desconexión manual de la visualización de la Ayuda de aparcamiento (las señales acústicas permanecen activas)

  • Pulse una tecla de menú principal del sistema de infotainment montado de fábrica.
  • O BIEN: pulse el botón de función ATRÁS.

Conexión automática de la Ayuda de aparcamiento

  • Engrane la marcha atrás o sitúe la palanca selectora en la posición R.
  • O BIEN: si el vehículo se acerca por la parte delantera a un obstáculo que se encuentre en la trayectoria a una velocidad inferior a 10 km/h (6 mph), Activación automática.

    El obstáculo se detecta a partir de una distancia de aprox. 95 cm si la conexión automática está activada en el sistema de infotainment. Se muestra una visualización reducida.

Desconexión automática de la Ayuda de aparcamiento

  • Sitúe la palanca selectora en P.
  • O BIEN: acelere a más de aprox. 10 km/h (6 mph) marcha adelante.

Supresión temporal del sonido de la Ayuda de aparcamiento

  • Pulse el botón de función .

Cambio de la visualización reducida al modo de pantalla completa

  • Engrane la marcha atrás o sitúe la palanca selectora en la posición R.
  • O BIEN: pulse sobre el icono del coche de la visualización reducida.

Dado el caso, cambio a la imagen del asistente de marcha atrás (Rear View Camera "RVC")

  • Engrane la marcha atrás o sitúe la palanca selectora en la posición R.
  • O BIEN: pulse el botón de función RVC.

    Al conectar el sistema se oirá una señal breve de confirmación y se iluminará en amarillo el símbolo de la tecla.

Activación automática

Seat Toledo. Sistemas de asistencia al conductor

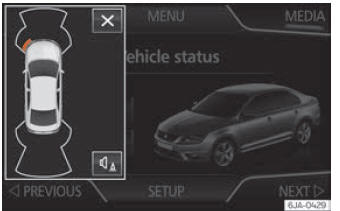

Fig. 228 Indicación en miniatura de la activación automática

Al conectarse automáticamente la Ayuda de aparcamiento Plus se visualizará una miniatura del vehículo y los segmentos en el lado izquierdo de la pantalla  fig. 228.

La activación automática se produce al aproximarse lentamente a un obstáculo situado delante del vehículo. Funciona tan sólo cada vez que se reduzca por vez primera la velocidad por debajo de los 10 km/h (6 mph) aproximadamente.

Si se desactiva la ayuda de aparcamiento mediante la tecla , para que vuelva a activarse automáticamente, deberá realizarse una de las siguientes acciones:

  • Desconectar y volver a conectar el encendido.
  • O BIEN: acelerar el vehículo por encima de los 10 km/h (6 mph), para volver a reducir la velocidad por debajo de ese límite.
  • O BIEN: colocar la palanca selectora en P y volver a sacarla de dicha posición.
  • O BIEN: conectar y desconectar la activación automática en el menú del sistema Easy Connect.

La activación automática con la indicación en miniatura de la ayuda de aparcamiento se puede conectar y desconectar en el menú del sistema Easy Connect.

  • Conecte el encendido.
  • Seleccione: tecla > Ajustes > Aparcar y maniobrar.
  • Seleccione la opción Activación automática.

    Cuando la casilla de verificación del botón de función está activada , la función está conectada.

Si el sistema se ha activado de manera automática, sólo se emitirá un aviso acústico cuando los obstáculos en la zona delantera se encuentren a una distancia inferior a 50 cm.

CUIDADO

La conexión automática de la Ayuda de aparcamiento sólo funciona si se circula muy lentamente. Si no se adapta el estilo de conducción a las circunstancias, se puede provocar un accidente y ocasionar lesiones graves.

Segmentos de la indicación visual

Seat Toledo. Sistemas de asistencia al conductor

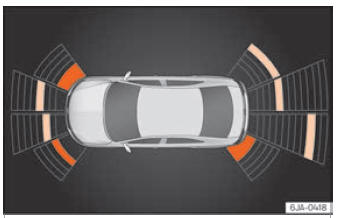

Fig. 229 Visualización de ayuda al aparcamiento en la pantalla del sistema Easy Connect.

Con ayuda de los segmentos alrededor del vehículo puede estimar la separación con el obstáculo.

La indicación óptica de los segmentos funciona del siguiente modo:

Segmentos blancos: se muestran en caso de que el obstáculo no se encuentre dentro de la trayectoria del vehículo o el sentido de la marcha sea opuesto a la situación del mismo.

Segmentos amarillos: se muestran de este modo, los obstáculos que se sitúan dentro de la trayectoria del vehículo y que se encuentran a más de 30 cm de distancia del vehículo.

Segmentos rojos: se muestran de este color los obstáculos que se encuentran a una distancia inferior a 30 cm.

Con las radios SEAT Media System Plus/Navi System, además, una estela amarilla señalará el recorrido esperado del vehículo en función del ángulo de giro del volante.

Siempre que el obstáculo se encuentre en el sentido de marcha del vehículo, se escuchará el aviso acústico correspondiente.

A medida que el vehículo se acerque a un obstáculo, los segmentos se mostrarán más próximos al vehículo. A más tardar, cuando se visualice el penúltimo segmento se habrá alcanzado la zona de colisión. En la zona de colisión, los obstáculos se representan en rojo -también aquéllos fuera del recorrido-. ¡No siga avanzando (o retrocediendo)  en Generalidades, en Generalidades !

Ajustar las indicaciones y las señales acústicas

Las indicaciones y las señales acústicas se ajustan en el Easy Connect.

Activación automática

on - se activa la opción de Activación automática

off - se desactiva la opción de Activación automática

Volumen delantero

Volumen en el área delantera y lateral.

Ajustes/agudeza de sonido delantero

Frecuencia (tono) del sonido en el área delantera.

Volumen trasero

Volumen en el área posterior.

Ajustes/agudeza de sonido trasero

Frecuencia (tono) del sonido en el área posterior.

Atenuar volumen

Con la ayuda de aparcamiento conectada, se reducirá el volumen de la fuente de audio/ vídeo activa con diferente intensidad en función de la opción elegida.

Mensajes de error

Si con la ayuda de aparcamiento activada o bien al conectar la misma escucha una señal continuada durante algunos segundos (además en caso de Ayuda de aparcamiento Plus el LED de la tecla parpadea), existe una anomalía en el sistema.

Ayuda de aparcamiento Plus

Si algún sensor está averiado, en la pantalla del Easy Connect se muestra el símbolo delante/detrás del vehículo. En caso de avería de algún sensor posterior, tan sólo se mostrarán los obstáculos en las áreas A y B  fig. 226. En caso de avería de algún sensor delantero, únicamente se mostrarán los obstáculos en las áreas C y D.

No se demore mucho en acudir a un taller especializado para que subsanen la avería.

Dispositivo para remolque

En los vehículos con enganche para remolque montado de fábrica, cuando el remolque esté conectado eléctricamente, los sensores posteriores para la Ayuda de aparcamiento no se activarán al engranar la marcha atrás, al situar la palanca selectora en posición R o pulsar la tecla .

Ayuda de aparcamiento Plus

La distancia a posibles obstáculos en la parte trasera del vehículo no se visualizará en la pantalla ni se indicará mediante señales acústicas.

En la pantalla del sistema Easy Connect solo se mostrarán los objetos detectados en la parte delantera y se ocultará la visualización de la trayectoria.
