Volvo C30: Cambio de bombillas

Generalidades

Todas las bombillas están especificadas.

Bombillas y otras unidades luminosas de tipo especial que deben cambiarse en un taller:

  • Faros Xenon activos - ABL (lámparas Xenon)
  • Luces diurnas (DRL) en el deflector
  • Intermitentes, retrovisor exterior y luz de aproximación
  • Luces de lectura, iluminación de guía e iluminación de la guantera
  • Iluminación general del techo
  • Luces de freno

PRECAUCIÓN En los automóviles equipados con faros Xenon, las lámparas deben cambiarse en un taller. Recomendamos los servicios de un taller autorizado Volvo. El trabajo con las lámparas Xenon requiere medidas de precaución especiales, ya que el faro está equipado con un grupo de alta tensión.

IMPORTANTE No toque nunca el cristal de las bombillas directamente con los dedos. La grasa y el aceite de los dedos se evapora con el calor y dan lugar a deposiciones en el reflector que puede estropearse.

Cambio de bombillas delanteras

Volvo C30. Cambio de bombillas

Todas las bombillas delanteras (a excepción de las luces antiniebla) se cambian desconectando y sacando el portalámparas desde el compartimento del motor.

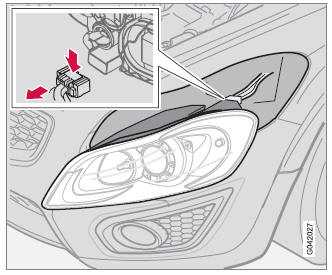

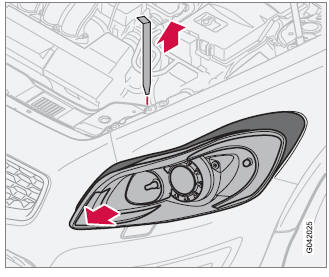

Desmontaje del portalámparas

1. Saque la llave y ponga el interruptor de las luces en la posición 0.

2. Saque el pasador de seguridad del portalámparas.

IMPORTANTE No tire del cable, sólo del conector.

3. Desplace el portalámparas hacia un lado y después hacia adelante.

4. Suelte el conector apretando la presilla con el pulgar y sacando al mismo tiempo el conector con la otra mano.

Volvo C30. Cambio de bombillas

5. Saque el portalámparas y colóquelo sobre una superficie blanda para no rayar el cristal.

Montaje del portalámparas

1. Conecte el conector y coloque de nuevo el portalámparas y el pasador de seguridad.

Compruebe que el pasador está correctamente introducido.

2. Compruebe el alumbrado.

El portalámparas debe estar conectado y debidamente colocado antes de encender las luces o introducir la llave en la cerradura de encendido.

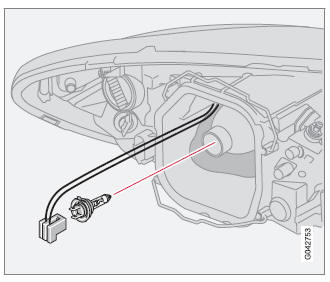

Luces de cruce

Volvo C30. Cambio de bombillas

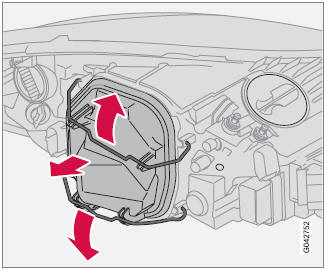

Desmontaje de la tapa y la bombilla

1. Suelte el portalámparas.

2. Retire las pinzas de fijación y quite la tapa.

3. Suelte el muelle de fijación que sujeta la bombilla. Apriete primero hacia la izquierda para soltarlo y desplácelo después hacia fuera y hacia abajo.

4. Extraiga la bombilla.

Volvo C30. Cambio de bombillas

Montaje de una bombilla nueva

1. Monte la bombilla nueva. Sólo puede colocarse de una manera.

2. Apriete el muelle de fijación hacia dentro/ hacia abajo y después ligeramente hacia la derecha para engancharlo.

3. Introduzca el conector.

4. Coloque la tapa de plástico.

5. Vuelva a colocar el portalámparas.

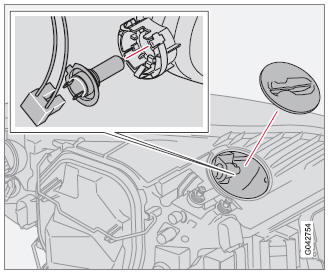

Luces largas

Volvo C30. Cambio de bombillas

1. Suelte el portalámparas.

2. Faro izquierdo: gire el casquillo hacia la izquierda.

Faro derecho: gire el casquillo hacia la derecha.

3. Saque el casquillo y cambie la bombilla.

4. Vuelva a colocar el casquillo. Sólo puede colocarse de una manera.

5. Vuelva a colocar el portalámparas.

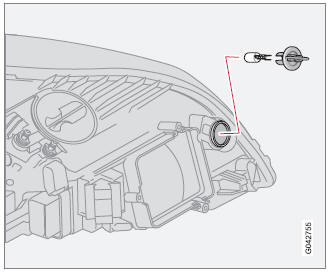

Luces de posición/estacionamiento

Volvo C30. Cambio de bombillas

1. Gire el casquillo hacia la izquierda, sáquelo y cambie la bombilla.

2. Vuelva a colocar el casquillo. Sólo puede colocarse de una manera.

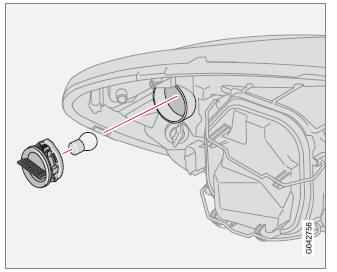

Intermitentes

Volvo C30. Cambio de bombillas

1. Gire el casquillo hacia la izquierda y sáquelo.

2. Saque la bombilla del casquillo apretándola y girando hacia la izquierda.

3. Coloque una bombilla nueva y vuelva a colocar el casquillo en el portalámparas.

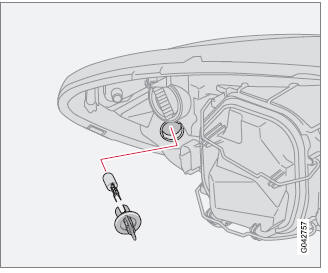

Luces de posición laterales

Volvo C30. Cambio de bombillas

1. Gire el casquillo hacia la izquierda, sáquelo y cambie la bombilla.

2. Vuelva a colocar el casquillo. Sólo puede colocarse de una manera.

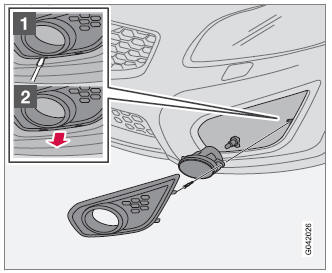

Luces antiniebla

Volvo C30. Cambio de bombillas

1. Desconecte el alumbrado y coloque la llave en la posición 0.

2. Con ayuda de una herramienta, saque la cubierta tirando hacia el centro del automóvil, véase la figura superior.

  • Suelte la presilla (1) y tire en sentido recto hacia fuera (2).

3. Quite el tornillo y saque el portalámparas.

4. Suelte el conector de la bombilla.

5. Gire la bombilla hacia la izquierda y sáquela.

6. Introduzca la bombilla nueva y gire hacia la derecha.

7. Vuelva a colocar el casquillo. La señal TOP del casquillo debe quedar hacia arriba.

8. Fije el portalámparas con el tornillo y coloque de nuevo el panel.

Desmontaje del casquillo

Volvo C30. Cambio de bombillas

Todas las bombillas de las luces traseras se cambian desde dentro del maletero.

1. Desconecte el alumbrado y coloque la llave en la posición 0.

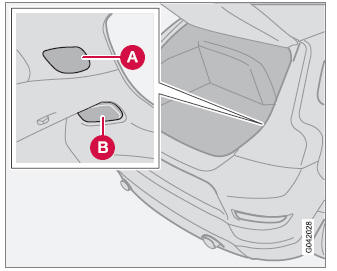

2. Desmonte la tapa (A o B) del panel izquierdo/derecho para acceder a las bombillas.

3. Las bombillas están colocadas en casquillos separados.

4. Desconecte el conector del casquillo.

5. Oprima los enganches y saque el casquillo.

6. Cambie la bombilla.

7. Conecte el conector.

8. Introduzca el casquillo y coloque la tapa (A o B).

NOTA Si el mensaje de error sigue apareciendo después de haber cambiado la bombilla fundida, recomendamos que se dirija a un taller autorizado Volvo.

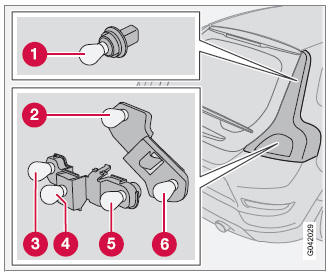

Ubicación de las bombillas en los casquillos traseros

Volvo C30. Cambio de bombillas

  1. Luces de freno
  2. Luces de posición/de estacionamiento y luz antiniebla trasera
  3. Luces de posición/estacionamiento
  4. Luces de marcha atrás
  5. Intermitentes
  6. luces de posición/estacionamiento

NOTA La luz antiniebla sólo está en el faro izquierdo en automóviles con volante a la izquierda y en el derecho en automóviles con volante a la derecha.

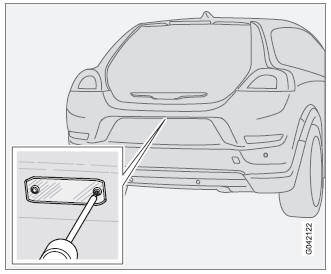

Iluminación de la matrícula

Volvo C30. Cambio de bombillas

1. Desconecte el alumbrado y coloque la llave en la posición 0.

2. Suelte los tornillos con un destornillador.

3. Suelte el cristal con cuidado.

4. Sustituya la bombilla.

5. Vuelva a colocar el cristal y atorníllelo.

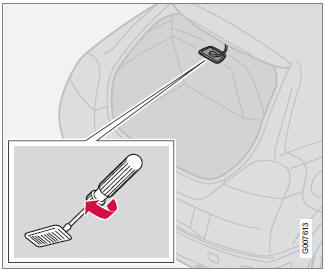

Compartimento para la carga

Volvo C30. Cambio de bombillas

1. Introduzca un destornillador y gírelo ligeramente para soltar el portalámparas.

2. Quite la bombilla gastada.

3. Monte la bombilla nueva.

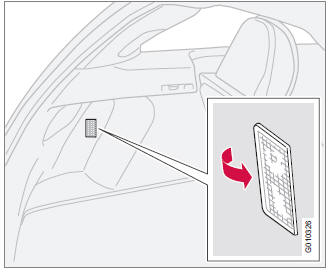

Iluminación del habitáculo en el compartimento para la carga

Volvo C30. Cambio de bombillas

La iluminación del compartimento para la carga consta también de una luz en el lado izquierdo.

1. Introduzca un destornillador y gírelo ligeramente para soltar el cristal.

2. Desconecte el conector del casquillo.

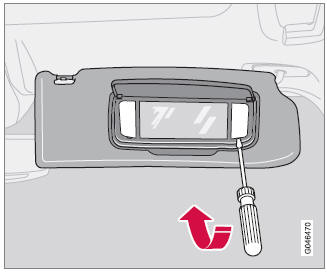

Iluminación del espejo de cortesía

Volvo C30. Cambio de bombillas

Desmontaje de lente de lámpara

1. Introduzca un destornillador debajo del cristal y abra con cuidado los enganches haciendo palanca.

2. Suelte la lente de la lámpara.

3. Saque la bombilla lateralmente con unos alicates y cámbiela por una nueva. Atención: no apriete los alicates con demasiada fuerza. Si no puede romperse el cristal de la bombilla.

Fijación de la lente de lámpara

1. Recoloque la lente de lámpara.

2. Encaje.
