Volvo C30: Fusibles

Generalidades

Para impedir que el sistema eléctrico del automóvil resulte dañado por cortocircuitos o sobrecargas, los componentes del sistema y las funciones eléctricas están protegidos por una serie de fusibles.

Los fusibles están colocados en dos lugares diferentes en el automóvil:

  • Caja de fusibles y relés del compartimento del motor.
  • Caja de fusibles y relés del habitáculo.

Cambio

Cuando un componente o una función deja de funcionar, puede deberse a que el fusible del componente se ha sobrecargado temporalmente y se ha quemado.

1. Estudie la relación de fusibles para localizar el fusible afectado.

2. Saque el fusible y examínelo desde un lado para comprobar si el hilo curvado se ha quemado.

3. De ser así, sustituya el fusible por otro del mismo color y amperaje.

Cada caja de fusibles tiene espacio para fusibles de recambio. Si el mismo fusible se quema varias veces, es señal de que el componente tiene alguna avería. Volvo recomienda que se dirija a un taller autorizado Volvo para una revisión.

PRECAUCIÓN No utilice nunca un objeto extraño, o un fusible con un amperaje más elevado que el especificado para sustituir el antiguo. Esto puede originar daños importantes en el sistema eléctrico y posiblemente desembocar en un fuego.

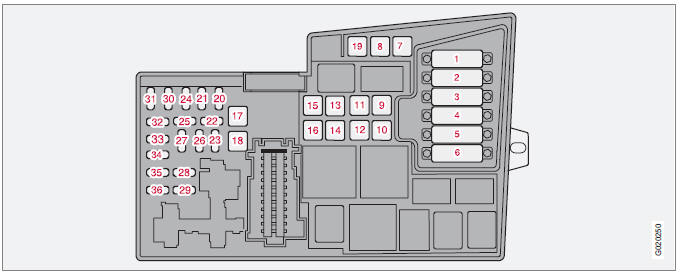

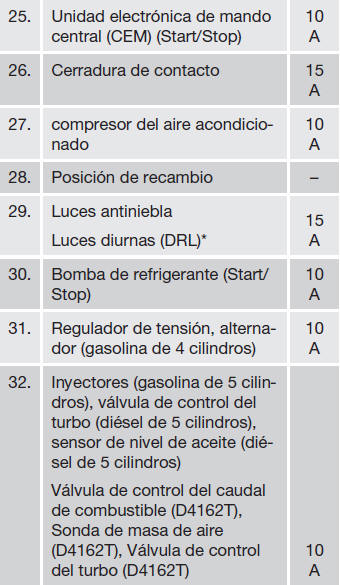

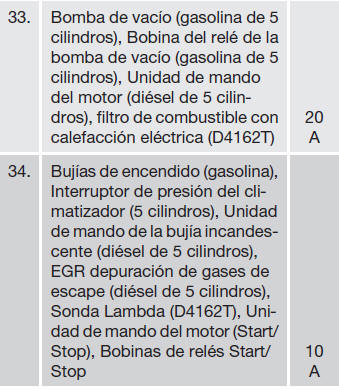

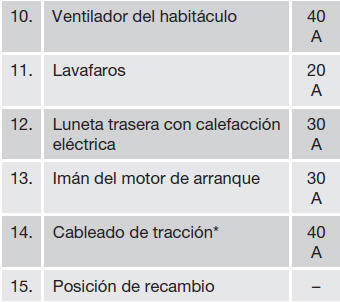

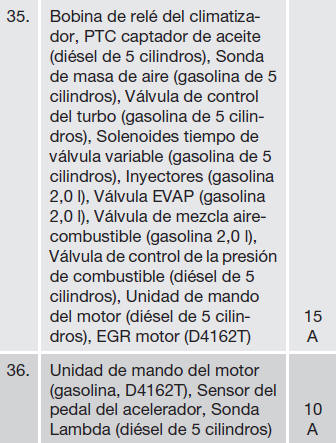

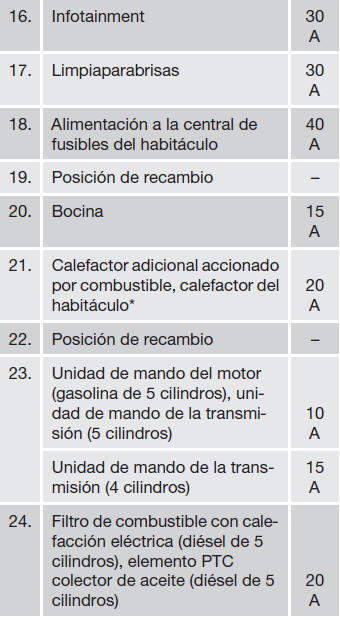

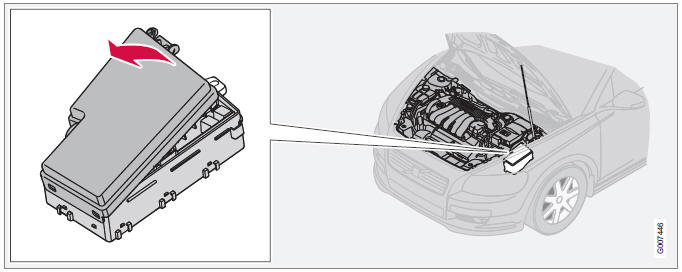

Caja de fusibles y relés del compartimento del motor

Volvo C30. Fusibles

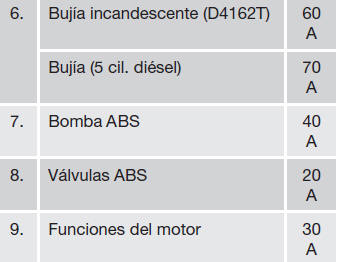

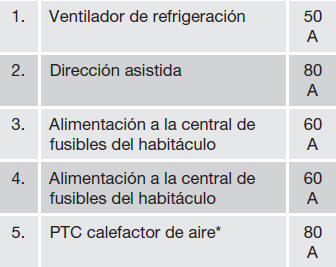

Tiene 36 posiciones de fusibles. Sustituya el fusible gastado por otro del mismo color y amperaje.

  • Los fusibles 19-36 son del tipo "Mini Fuse".
  • Los fusibles 7-18 son del tipo "JCASE" y deben cambiarse en un taller.1
  • Los fusibles 1-6 son del tipo "MidiFuse" y deben cambiarse en un taller.1

Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.

1 Se recomiendan los servicios de un taller autorizado Volvo.

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

DRIVe Start/Stop

Volvo C30. Fusibles

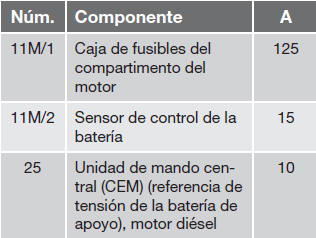

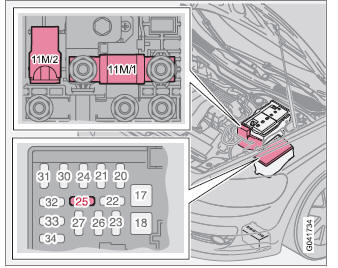

Ubicación de los fusibles para la función de Arranque/ Parada.

Volvo C30. Fusibles

Para más información sobre la función de DRIVe Start/Stop.

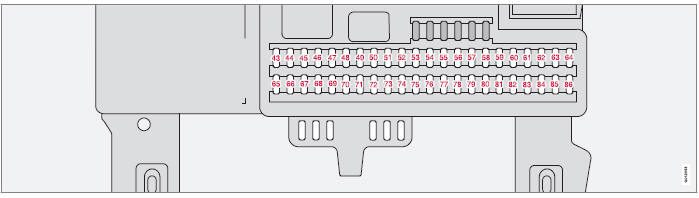

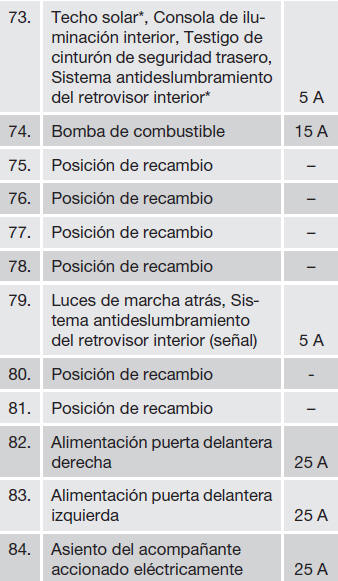

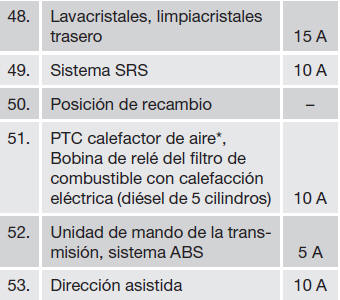

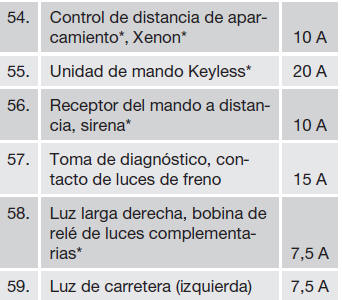

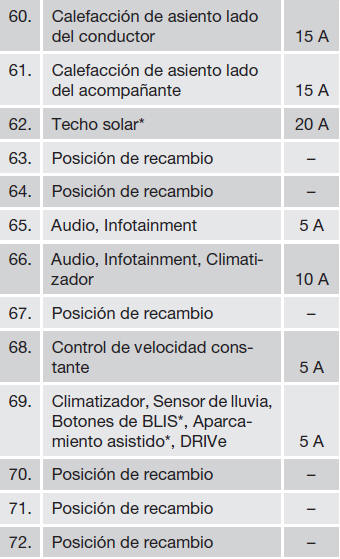

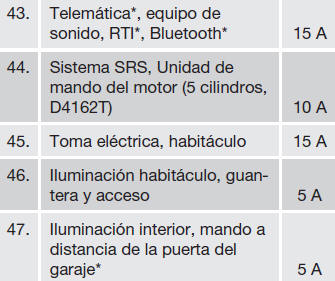

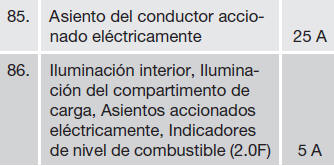

Caja de fusibles y relés del habitáculo

Volvo C30. Fusibles

Tiene 50 posiciones de fusibles. Los fusibles están situados debajo de la guantera. También tiene espacio para fusibles de repuesto. La herramienta para el cambio de fusibles está en la caja de fusibles y relés, en el compartimento del motor.

Cambio de fusibles

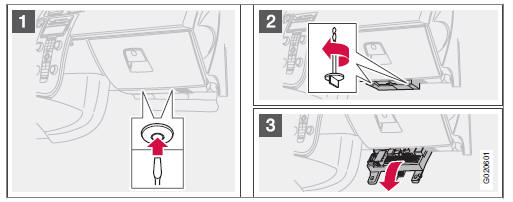

  1. Retire el tapizado que cubre la caja de fusibles apretando primero el pasador central aproximadamente un cm en los clips de fijación (1) y sacando después los clips.
  2. Gire los dos tornillos provistos de aleta (que fijan la caja de cilindro) (2) hacia la izquierda para soltarlos.
  3. Baje la caja de fusibles (3) un tramo. Desplácela hacia el asiento, hasta encontrar resistencia. Baje la caja por completo. La caja de fusibles puede desengancharse el todo.

4. Cierre la caja de fusibles procediendo en orden inverso.

5. Saque completamente el pasador central de las presillas de fijación, fije el tapizado con las presillas e introduzca de nuevo el pasador suelto en las presillas. A continuación, las presillas se expanden, lo que mantiene sujeto el tapizado.

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles

Volvo C30. Fusibles
