Volvo C30: Capó y compartimento del motor

Apertura del capó

Volvo C30. Capó y compartimento del motor

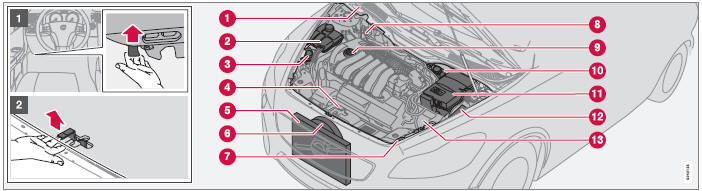

En la imagen puede verse un automóvil con volante a la izquierda.

1. Tire del abridor situado en el extremo izquierdo debajo del salpicadero. (En automóviles con volante a la derecha, el abridor está situado a la derecha). Al desengancharse el cierre, se oye un sonido.

2. Introduzca la mano en la parte central del borde delantero del capó y levante el enganche hacia la derecha.

3. Abra el capó.

PRECAUCIÓN Tras bajar el capó, compruebe que quede debidamente cerrado.

Compartimento del motor

  1. Recipiente de líquido de lavado (4 cil.)
  2. Deposito de expansión del sistema de refrigeración
  3. Depósito para aceite de la dirección asistida (oculto detrás del faro)
  4. Varilla de nivel1 de aceite de motor2
  5. Radiador
  6. Ventilador de refrigeración
  7. Recipiente de líquido de lavado (5 cil.)
  8. Depósito de líquido de freno y embrague (volante a la derecha)
  9. Llenado de aceite del motor2
  10. Depósito de líquido de freno y embrague (volante a la izquierda)
  11. Batería de arranque
  12. Caja de relés y fusibles
  13. Filtro de aire2

Climatizador

Diagnóstico y reparación

El equipo de aire acondicionado contiene un marcador fluorescente. Utilice luz ultravioleta para buscar fugas.

Volvo recomienda que se ponga en contacto con un taller autorizado Volvo.

PRECAUCIÓN El equipo de aire acondicionado integra refrigerante R134a presurizado. El servicio y reparación del sistema sólo podrá realizarlo un taller autorizado.

1 Los motores con sensor de nivel de aceite no tienen varilla de nivel (5 cilindros diésel).
2 La ubicación varía según la opción de motor.
