Lexus CT: En caso de pinchazo (vehículos con rueda de repuesto)

Su vehículo está equipado con una rueda de repuesto. La rueda desinflada se puede sustituir por la de repuesto.

Para obtener información sobre los neumáticos

ADVERTENCIA

■ En caso de pinchazo No continúe conduciendo con un neumático desinflado.

Recorrer una distancia, aunque sea corta, con un neumático desinflado puede producir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un accidente.

Antes de utilizar el gato

• Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
• Aplique el freno de estacionamiento.
• Coloque la posición del cambio en P.
• Detenga el sistema híbrido.
• Encienda los intermitentes de emergencia.

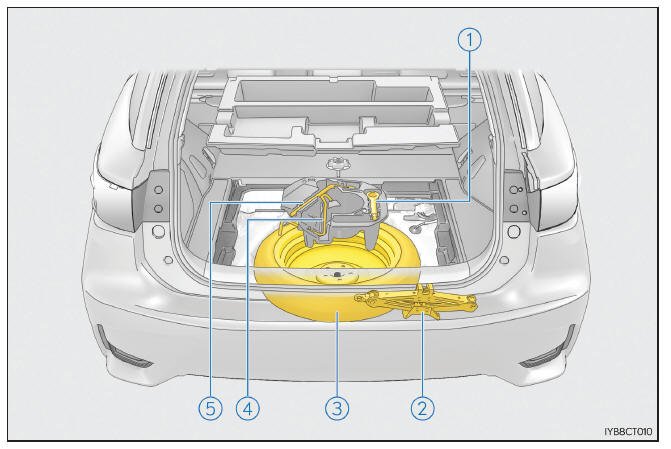

Ubicación de la rueda de repuesto, el gato y las herramientas

1. Anilla de remolcado de emergencia
2. Gato
3. Rueda de repuesto
4. Palanca de maniobra del gato
5. Llave para tuercas de ruedas

ADVERTENCIA

■ Utilización del gato Tenga en cuenta las siguientes medidas de precaución.

El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con el consiguiente riesgo de lesiones graves o incluso mortales.

• Utilice el gato únicamente para sustituir los neumáticos o para colocar y extraer las cadenas de nieve.
• Utilice solo el gato que se incluye en este vehículo para cambiar un neumático desinflado.

  No utilice el gato en otros vehículos ni tampoco utilice otros gatos para cambiar los neumáticos de este vehículo.

• Coloque el gato correctamente en su punto de colocación.
• No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado solamente en el gato.
• No ponga en marcha el sistema híbrido ni conduzca el vehículo mientras esté apoyado en el gato.
• No eleve el vehículo si hay alguna persona en su interior.
• Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
• No eleve el vehículo hasta una altura superior a la necesaria para cambiar la rueda.
• Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo del vehículo.
• Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca del vehículo. Si hay personas cerca del vehículo, avíselas antes de bajarlo.

Extracción del gato

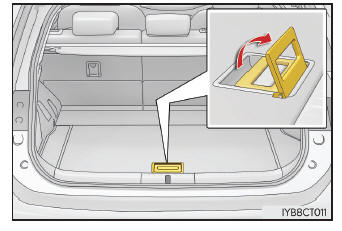

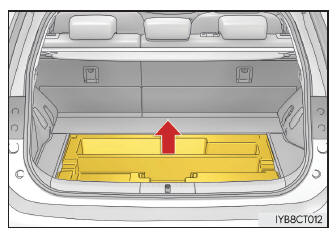

1. Retire el tablero de la cubierta central.

2. Extraiga la caja auxiliar central.

3. Extraiga el gato.

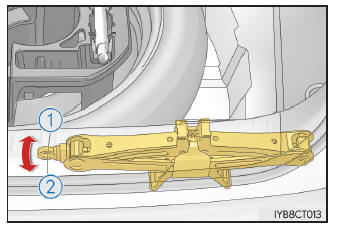

1. Para aflojar
2. Para apretar

Extracción de la rueda de repuesto

1. Extraiga el tablero de la cubierta central y la caja auxiliar central.

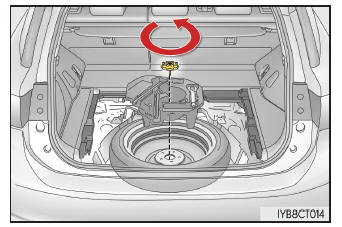

2. Afloje el fijador central que sujeta la rueda de repuesto.

ADVERTENCIA

■ Cuando guarde la rueda de repuesto Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de repuesto y la carrocería del vehículo.

Sustitución de un neumático desinflado

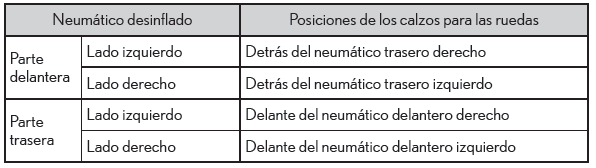

1. Coloque calzos en los neumáticos.

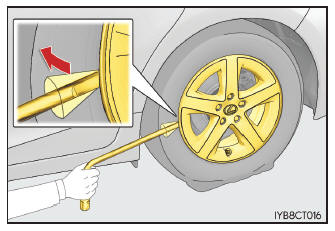

2. En vehículos con ruedas de 15 pulgadas, extraiga el embellecedor de la rueda con la llave.

Para proteger el embellecedor de la rueda, coloque un trapo entre la llave y el embellecedor.

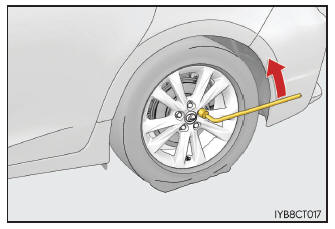

3. Afloje ligeramente las tuercas de la rueda (una vuelta).

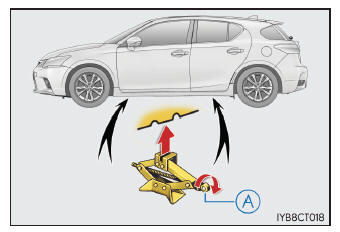

4. Gire con la mano la parte A del gato hasta que la muesca de este entre en contacto con el punto de colocación del gato.

Las guías de los puntos de colocación del gato están situadas bajo el panel oscilante.

Indican las posiciones de los puntos de colocación del gato.

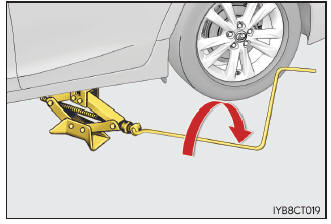

5. Eleve el vehículo hasta que el neumático quede ligeramente levantado del suelo.

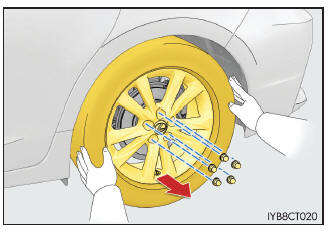

6. Extraiga las tuercas de la rueda y el neumático.

Cuando coloque el neumático en el suelo, hágalo de tal manera que la cara exterior mire hacia arriba para no rayar la superficie de la rueda.

ADVERTENCIA

■ Sustitución de un neumático desinflado

• No toque las llantas ni la zona alrededor de los frenos justo después de que el vehículo haya realizado un trayecto.

  Después de recorrer un trayecto, las zonas del vehículo mencionadas anteriormente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.

• Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o incluso mortales.
  • Nunca utilice aceite o grasa en los pernos o las tuercas de las ruedas.

    Estas sustancias podrían hacer que las tuercas se apretaran demasiado y dañar los pernos y la llanta. Además, el aceite y la grasa pueden hacer que las tuercas se aflojen, y la rueda podría salir despedida y causar un accidente grave.

    Elimine cualquier tipo de aceite o grasa de los pernos y de las tuercas de la rueda.

  • Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de 103 N*m (10,5 kgf*m, 76 lbf*pie) con una llave dinamométrica lo antes posible.
  • Para la colocación de un neumático, utilice únicamente tuercas de rueda específicas para las ruedas de este vehículo.
  • Si detecta alguna grieta o deformación en los tornillos de los pernos, en las roscas de las tuercas o en los orificios de los pernos de la rueda, lleve el vehículo a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para que lo inspeccionen.

Colocación de la rueda de repuesto

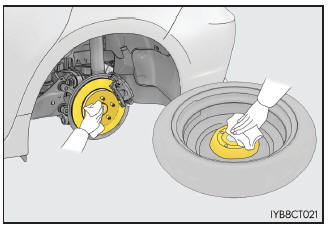

1. Elimine todo resto de suciedad y partículas extrañas de la superficie de contacto de la rueda.

Si hay alguna partícula extraña en la superficie de contacto de la rueda, las tuercas de la rueda podrían aflojarse mientras el vehículo está en movimiento y la rueda podría salir despedida.

2. Coloque la rueda de repuesto y apriete ligeramente las tuercas de la rueda a mano, aproximadamente hasta el mismo punto.

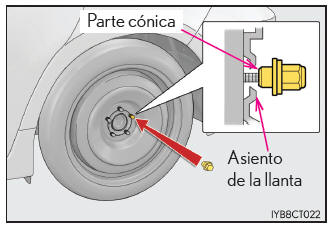

Apriete las tuercas de la rueda hasta que la parte cónica entre ligeramente en contacto con el asiento de la llanta.

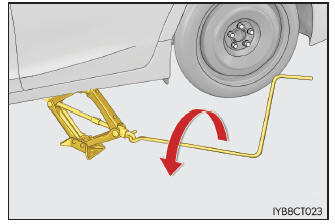

3. Haga descender el vehículo.

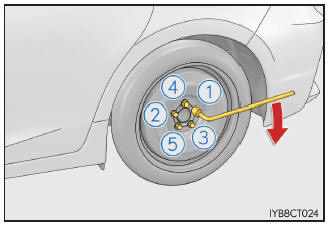

4. Apriete firmemente todas las tuercas de la rueda dos o tres veces en el orden que indica la ilustración.

Par de apriete: 103 N*m (10,5 kgf*m, 76 lbf*pie)

5. Guarde el neumático desinflado, el gato y todas las herramientas.

â–  Rueda de repuesto compacta

• La rueda de repuesto compacta está identificada con la etiqueta "TEMPORARY USE ONLY" (solo para uso provisional) en la pared lateral del neumático.

  Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergencia.

• Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.

■ Cuando utilice la rueda de repuesto compacta (vehículos con sistema de advertencia de la presión de los neumáticos) Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el transmisor de advertencia de la presión de los neumáticos, el sistema de advertencia de la presión de los neumáticos no emitirá ningún aviso en caso de baja presión de inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta después de que se haya encendido el indicador de advertencia de la presión de los neumáticos, la luz seguirá encendida.

■ Si está colocada la rueda de repuesto compacta La altura del vehículo es menor cuando se conduce con una rueda de repuesto compacta que con neumáticos estándar.

■ En caso de pinchazo en un neumático delantero en una carretera con nieve o hielo Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo. Siga estos pasos y coloque cadenas de nieve en los neumáticos delanteros:

1. Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.

2. Sustituya el neumático desinflado delantero por el neumático que ha quitado de la parte trasera del vehículo.

3. Coloque cadenas de nieve en los neumáticos delanteros.

ADVERTENCIA

â–  Cuando se utilice una rueda de repuesto compacta

• Recuerde que la rueda de repuesto suministrada está especialmente diseñada para utilizarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
• No utilice más de una rueda de repuesto a la vez.
• Sustituya la rueda de repuesto por una normal lo antes posible.
• Evite acelerar repentinamente, girar el volante de manera abrupta, frenar bruscamente y realizar cambios de marcha que provoquen el frenado brusco del motor.

■ Si está colocada la rueda de repuesto compacta Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo que los siguientes sistemas funcionen correctamente:

• ABS y asistencia al freno
• VSC
• TRC
• Control de la velocidad de crucero (si el vehículo dispone de ello)
• Control de la velocidad de crucero asistido por radar (si el vehículo dispone de ello)
• PCS (sistema de seguridad anticolisión) (si el vehículo dispone de ello)
• EPS
• Sistema del monitor de visión trasera (si el vehículo dispone de ello)
• Monitor de asistencia al estacionamiento Lexus (si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Lexus (si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

■ Límite de velocidad al utilizar la rueda de repuesto compacta No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una rueda de repuesto compacta.

■ Después de utilizar las herramientas y el gato Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se encuentran bien colocados en sus respectivos emplazamientos para evitar posibles lesiones en caso de colisión o frenazo.

AVISO

■ Tenga cuidado con los baches si ha instalado una rueda de repuesto compacta en el vehículo.

Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la conducción.
