Seat Toledo: Fusibles

Introducción al tema

A causa del desarrollo constante del vehículo, de las asignaciones de los fusibles en función del equipamiento y de utilizar un mismo fusible para varios dispositivos eléctricos, en el momento de la impresión no ha sido posible ofrecer un resumen actualizado de las posiciones de los fusibles del consumo eléctrico.

Para obtener información detallada sobre la ubicación de los fusibles, acuda a un servicio técnico.

En principio, un fusible puede estar asignado a varios dispositivos. Por el contrario, es posible que a un dispositivo le correspondan varios fusibles.

Sustituya los fusibles sólo si se ha solucionado la causa del error. Si se vuelve a fundir un fusible poco después de cambiarlo, habrá que verificar el sistema eléctrico en un taller especializado.

Información complementaria y advertencias:

• Preparativos para trabajar en el vano motor.

ATENCIÓN

¡Con la alta tensión del sistema eléctrico se pueden recibir descargas y graves quemaduras, pudiendo llegar a causar la muerte!

• No toque nunca los cables eléctricos del sistema de encendido.
• Evite provocar un cortocircuito en el sistema eléctrico.

ATENCIÓN

Utilizar fusibles inadecuados, reparar fusibles y puentear un circuito de corriente sin fusibles puede ocasionar un incendio y graves lesiones.

• Nunca utilice fusibles de mayor valor.

  Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo color y grabado) y tamaño.

• No repare nunca un fusible.
• No sustituya nunca los fusibles por una tira metálica, una grapa o similar.

CUIDADO

• Para no dañar el sistema eléctrico del vehículo, antes de sustituir un fusible deberán apagarse siempre el encendido, las luces y el resto de dispositivos eléctricos, y extraer la llave del contacto.
• Si sustituye un fusible por otro de mayor amperaje, podría dañar también algún otro punto del sistema eléctrico.
• Proteja las cajas de fusibles abiertas para evitar que entre suciedad o humedad, ya que pueden originar daños en el sistema eléctrico.
• Desmonte las tapas de las cajas de fusibles y vuelva a montarlas correctamente para evitar desperfectos en el vehículo.

Aviso

• A un dispositivo le pueden corresponder varios fusibles.
• Un fusible puede pertenecer también a varios dispositivos.
• En el vehículo hay más fusibles de los indicados en este capítulo. Estos deben sustituirse exclusivamente en un taller especializado.
• Las posiciones que no están ocupadas por ningún fusible no aparecen en las tablas.
• Algunos de los equipamientos relacionados en las tablas pertenecen sólo a determinadas versiones del modelo, o bien constituyen un equipamiento opcional.
• Le rogamos que tengan en cuenta que las tablas reflejan los datos de que se disponen en el momento de imprimir este manual, por lo que están sujetas a modificaciones.

Fusibles en el tablero de instrumentos

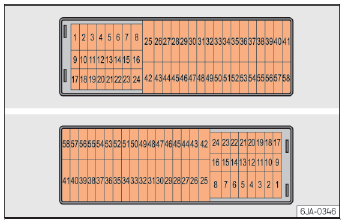

Fig. 86 Vista esquemática de la caja de fusibles a la izquierda/derecha del volante.

Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo color y grabado) y tamaño.

Dotación de fusibles

1. Luz izquierda
2. Cierre centralizado, limpiaparabrisas, con Keyless Access
3. Relé del sistema de encendido
4. Luz derecha
5. Elevalunas eléctricos - Conductor
6. Unidad de control central - Luces de habitáculo
7. Bocina
8. Dispositivo de remolque - Luz izquierda
9. Mandos en columna de dirección (sólo sin Keyless Access), centralita motor (sólo sin Keyless Access), centralita cambio automático (sólo sin Keyless Access), palanca cambio automático (sólo sin Keyless Access), centralita ESP (sólo sin Keyless Access), centralita gancho remolque (sólo sin Keyless Access), dirección asistida eléctrica (sólo sin Keyless Access)
10. Elevalunas izquierdo trasero
11. Sistema limpiafaros
12. Pantalla de la radio y navegación
13. Preparación de taxi
14. Palanca de mando debajo del volante, interruptor de luces, bloqueo de la tracción con llave de encendido (transmisión automática), luz de ráfagas, dispositivo de control Smart- Gate, sensor de lluvia/luz, cámara trasera
15. Unidad de control del aire acondicionado, palanca selectora del cambio automático, conexión de diagnóstico
16. Cuadro de instrumentos
17. Sistema de alarma, bocina

22. Sistema lavacristales del parabrisas (sin Keyless Access)
23. Asientos delanteros calefactables
24. Ventilador del aire acondicionado, calefacción, dispositivo de control para aire acondicionado, calefacción

26. Conmutador para la calefacción de asientos delanteros
27. Limpialuneta trasera

29. Airbag
30. Elevalunas eléctricos, interruptor de luces de marcha atrás, dispositivo de control para el aire acondicionado, dispositivo de control para el asistente al estacionamiento, retrovisor exterior, alimentación de la barra de teclas media, alimentación de la barra de teclas lateral, retrovisor interior
31. Bomba de combustible, dispositivo de control para ventilador para radiador, regulador de velocidad, bobina del relé para el sistema de lavado del parabrisas y la luna trasera, interruptor de luces
32. Conexión de diagnóstico, regulación del alcance luminoso, palanca de mando debajo del volante, regulador iluminación ambiente
33. Bobina del relé del arrancador, conmutador del pedal de embrague
34. Eyectores calefactables de lavado del parabrisas

36. Toma de carga USB
37. Radar

39. Calefacción eléctrica adicional

41. Calefacción de la luneta trasera
42. Elevalunas eléctricos - Acompañante
43. Dispositivo de remolque - Contacto en el enchufe
44. Conexión de 12V en habitáculo, conexión de 12V en maletero
45. Elevalunas derecho trasero
46. Sistema lavacristales del parabrisas y la luna delantera, palanca de mando debajo del volante
47. Dispositivo de remolque - Contacto en el enchufe
48. Dispositivo de remolque - Luz derecha
49. Dispositivo de control para la bomba de combustible
50. Radio
51. Calefacción de retrovisores exteriores
52. Keyless Access
53. Bloqueo de dirección (Keyless Access)
54. Unidad de control para ABS o ESC

56. Diagnosis

59. Full LED

Fusibles en el vano motor

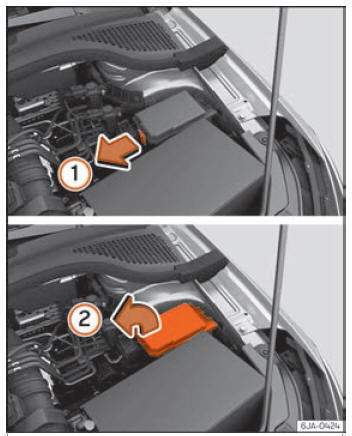

Fig. 87 En el vano motor: tapa de la caja de fusibles - Variante 1

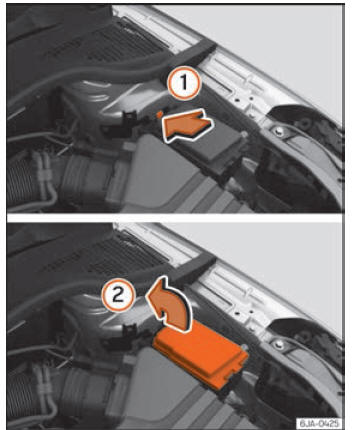

Fig. 88 En el vano motor: tapa de la caja de fusibles - Variante 2

Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo color y grabado) y tamaño.

Abrir la caja de fusibles

• Abra el capó del motor.
• Presione la pestaña de bloqueo de la tapa en el sentido de la flecha 1  fig. 87 o  fig. 88.
• Levante y retire la tapa en el sentido de la flecha 2.
• Retire la grapa de plástico de la fijación en la tapa de la caja de fusibles.
• Sustituya el fusible correspondiente.
• Vuelva a guardar la grapa en su posición original.
• Coloque la tapa sobre la caja de fusibles y presione hasta que encastre de forma audible.

Dotación de fusibles

1. Ventilador para radiador
2. Unidad de control del sistema de precalentamiento
3. Unidad de control para ABS o ESC
4. Calefacción eléctrica adicional - Circuito 2
5. Calefacción eléctrica adicional - Circuito 3
6. Cambio automático
7. Unidad de control del motor
8. Limpiaparabrisas frontal
9. Dispositivo de control centralizado, módulo de datos de la batería
10. Unidad de control para ABS o ESC

12. Componentes del motor
13. Interruptor del pedal del freno
14. Componentes del motor, bobina del relé de combustible, ventilador para radiador, bomba del líquido refrigerante
15. Unidad de control del motor
16. Motor de arranque
17. Unidad de control del motor
18. Componentes del motor, bobinas del relé para la calefacción eléctrica adicional
19. Sonda Lambda
20. Dispositivo de control para el sistema de precalentamiento, calefacción de la ventilación del cárter
