Volkswagen Jetta: Fusibles

Introducción al tema

En este capítulo encontrará información sobre los siguientes temas:

  • Fusibles en el vehículo
  • Cambio de fusibles fundidos

Debido a que el vehículo se sigue desarrollando continuamente, a que los fusibles se asignan en función del equipamiento y a que un fusible puede corresponder a varios consumidores, al cierre de la edición no había sido posible elaborar una tabla actualizada con la posición de los fusibles de los consumidores eléctricos. En los concesionarios Volkswagen se puede solicitar información más detallada sobre la asignación de los fusibles.

Un fusible puede corresponder, por lo general, a varios consumidores. De igual modo, a un consumidor le pueden corresponder varios fusibles.

Los fusibles solo se deberán sustituir cuando se haya eliminado la causa de la avería. Si se vuelve a fundir un fusible poco después de cambiarlo, habrá que verificar el sistema eléctrico en un taller especializado.

Información adicional y advertencias:

  • Preparativos para trabajar en el vano moto

ADVERTENCIA

¡El sistema eléctrico se encuentra bajo alta tensión y puede causar descargas eléctricas, quemaduras graves y la muerte!

  • No toque nunca los cables del sistema de encendido.
  • Evite los cortocircuitos en el sistema eléctrico.

ADVERTENCIA

La utilización de fusibles inadecuados o reparados y el puenteo de un circuito eléctrico sin fusibles puede provocar un incendio y lesiones graves.

  • Nunca se deberán montar fusibles con una protección superior. Los fusibles sólo se deberán sustituir por otros del mismo amperaje (mismo color y grabado) y tamaño.
  • Nunca se deberán reparar los fusibles.
  • Nunca se deberá sustituir un fusible por una tira metálica, una grapa u otro objeto similar.

AVISO

  • Para evitar daños en el sistema eléctrico del vehículo, antes de cambiar un fusible se deberá desconectar siempre el encendido, las luces y todos los consumidores eléctricos, así como extraer la llave del vehículo de la cerradura de encendido.
  • Si se sustituye un fusible por otro de mayor amperaje, podrían producirse daños en algún otro punto del sistema eléctrico.
  • Hay que proteger las cajas de fusibles abiertas contra la suciedad y la humedad. La presencia de suciedad y humedad en las cajas de fusibles puede originar daños en el sistema eléctrico.

A un consumidor le pueden corresponder varios fusibles.

Un fusible puede corresponder a varios consumidor

Fusibles en el vehículo

Volkswagen Jetta. Fusibles

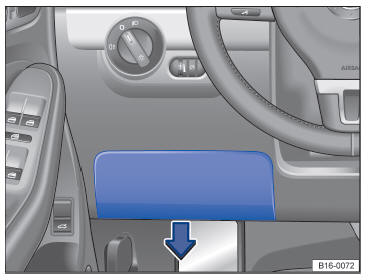

Fig. 192 Tapa de la caja de fusibles en el tablero de instrumentos del lado del conductor.

Volkswagen Jetta. Fusibles

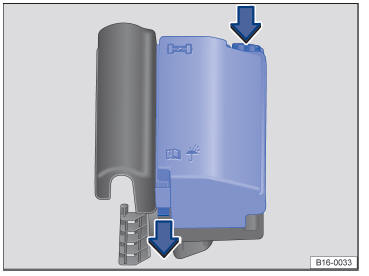

Fig. 193 Tapa de la caja de fusibles en el vano motor.

Los fusibles sólo se deberán sustituir por otros del mismo amperaje (mismo color y grabado) y tamaño.

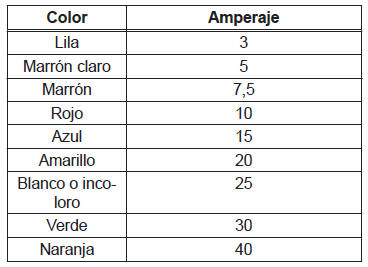

Identificación de los fusibles por el color

Volkswagen Jetta. Fusibles

Apertura de la caja de fusibles del tablero de instrumentos

  • Tire de la parte inferior de la tapa en el sentido de la flecha ⇒ fig. 192 y desmonte la tapa hacia abajo.
  • Para montarla, introdúzcala desde abajo en el tablero de instrumentos y presione en el sentido contrario al de la flecha ⇒ fig. 192 hasta que el bloqueo encastre de forma audible.

Apertura de la caja de fusibles del vano motor

  • Abra el capó del motor.
  • Para desbloquear la tapa de la caja de fusibles, presione las teclas de bloqueo en el sentido que indican las flechas ⇒ fig. 193.
  • Retire la tapa hacia arriba.
  • Para montar la tapa, presiónela sobre la caja de fusibles. Las teclas de bloqueo tienen que encastrar de forma audible.

AVISO

  • Para evitar daños en el vehículo, las tapas de las cajas de fusibles deberán desmontarse con cuidado y volverse a montar correctamente.
  • Hay que proteger las cajas de fusibles abiertas contra la suciedad y la humedad. La presencia de suciedad y humedad en las cajas de fusibles puede originar daños en el sistema eléctrico.

En el vehículo hay más fusibles de los indicados en este capítulo. Éstos sólo los deberá cambiar un taller especializado.

Cambio de fusibles fundidos

Volkswagen Jetta. Fusibles

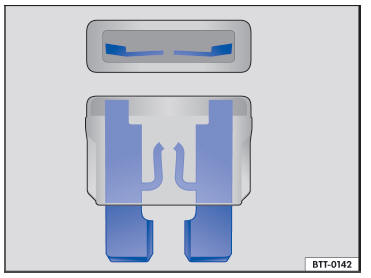

Fig. 194 Representación de un fusible fundido.

Volkswagen Jetta. Fusibles

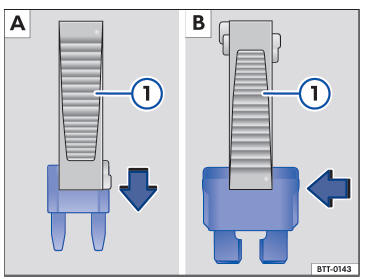

Fig. 195 Retirar o colocar un fusible.

Preparativos

  • Desconecte el encendido, las luces y todos los consumidores eléctricos.
  • Abra la caja de fusibles correspondiente.

Reconocer un fusible fundido

Un fusible fundido se reconoce por la tira de metal quemada ⇒ fig. 194.

Ilumine el fusible con una linterna. De este modo se podrá reconocer más fácilmente si el fusible está fundido.

Cambio de fusibles

  • En caso dado, retire la pinza de plástico situada en la tapa de la caja de fusibles.
  • En el caso de los fusibles pequeños, agárrelos con la pinza desde arriba ⇒ fig. 195 A.
  • En el caso de los fusibles más grandes, desplace la pinza lateralmente sobre el fusible B.
  • Extraiga el fusible fundido.
  • Si el fusible se ha fundido, sustitúyalo por uno nuevo del mismo amperaje (de igual color y grabado) y tamaño.
  • Vuelva a colocar la tapa.

AVISO

Si se sustituye un fusible por otro de mayor amperaje, podrían producirse daños en algún otro punto del sistema eléctrico.
