Volkswagen Jetta: Portaequipajes de techo

Introducción al tema

En este capítulo encontrará información sobre los siguientes temas:

• Fijar los soportes básicos y el portaequipajes de techo
• Cargar el portaequipajes de techo

El techo del vehículo ha sido diseñado para optimizar la aerodinámica. Por ello ya no pueden montarse sistemas portaequipajes de techo convencionales en los vierteaguas del techo.

Como los vierteaguas van incorporados en el techo para disminuir la resistencia al aire, sólo se pueden utilizar soportes básicos o portaequipajes de techo homologados por Volkswagen.

Casos en los que debería desmontarse el portaequipajes de techo

• Cuando ya no se necesite.
• Cuando se lave el vehículo en un túnel de lavado.
• Cuando la altura del vehículo supere la altura de paso necesaria, en un garaje por ejemplo.

Información adicional y advertencias:

• Luces
• Transporte de objetos
• Conducción ecológica
• Llantas y neumáticos
• Accesorios, cambio de piezas, reparaciones y modificaciones

ADVERTENCIA

Cuando se transportan objetos pesados o de gran superficie en el portaequipajes de techo varían las propiedades de marcha debido al desplazamiento del centro de la gravedad y a la mayor resistencia al aire.

• Fije siempre la carga correctamente con correas o cintas adecuadas y en buen estado.
• La carga voluminosa, pesada, larga o plana tiene un efecto negativo sobre la aerodinámica, el centro de gravedad y el comportamiento de marcha del vehículo.
• Evite los frenazos y las maniobras bruscas.
• Adapte la velocidad y el estilo de conducción a las condiciones de visibilidad, climatológicas, de la calzada y del tráfico.

AVISO

• El portaequipajes de techo siempre se deberá desmontar antes de entrar en un túnel de lavado automático.
• La altura del vehículo aumenta con el montaje de un portaequipajes y con la carga que se transporte sobre el mismo. Por ello habrá que asegurarse de que la altura del vehículo no supera la altura límite para atravesar, por ejemplo, pasos subterráneos o puertas de garajes.
• El portaequipajes de techo y la carga que se encuentre sobre el mismo no deberán interferir en la antena de techo ni obstaculizar la zona del recorrido del techo corredizo y deflector y del capó del maletero.
• Al abrir el capó del maletero habrá que asegurarse de que éste no choque con la carga del techo.

Cuando va montado un portaequipajes de techo aumenta el consumo de combustible debido a la mayor resistencia del aire.

Fijar los soportes básicos y el portaequipajes de techo

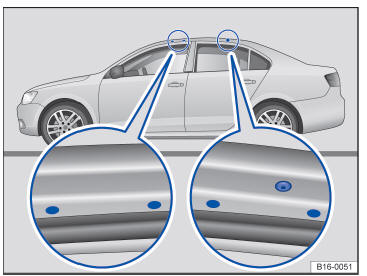

Fig. 94 Puntos de fijación para los soportes básicos y el portaequipajes de techo.

Los soportes básicos son la base de un sistema completo de portaequipajes de techo. Por motivos de seguridad es necesario utilizar sujeciones adicionales especiales para transportar maletas, bicicletas, tablas de surf, esquís y embarcaciones. En los concesionarios Volkswagen pueden adquirirse accesorios adecuados.

Fijar los soportes básicos y el portaequipajes de techo

Hay que tener siempre en cuenta las instrucciones de montaje que se adjuntan con el portaequipajes de techo.

Las marcas de fijación delanteras se encuentran en la parte inferior de los largueros del techo ⇒ fig. 94 (imagen ampliada izquierda). Las marcas y orificios de fijación traseros se encuentran en la parte inferior de los largueros del techo. Los orificios están cubiertos con tornillos de plástico ⇒ fig. 94 (imagen ampliada derecha).

Los orificios y las marcas sólo se ven cuando la puerta está abierta.

Los soportes básicos sólo deberán montarse en los puntos que aparecen señalados en la ilustración.

ADVERTENCIA

La fijación y utilización incorrecta de los soportes básicos y del portaequipajes de techo pueden ocasionar que el sistema completo se desprenda del techo y ocasione un accidente y lesiones.

• Hay que tener siempre en cuenta las instrucciones de montaje del fabricante.
• Los soportes básicos y el portaequipajes de techo sólo deberán utilizarse cuando se encuentren en perfecto estado y vayan correctamente fijados.
• Los soportes básicos sólo deberán montarse en los puntos que aparecen señalados en la ilustración ⇒ fig. 94.
• Los soportes básicos y el portaequipajes de techo se deberán montar adecuadamente.
• Las uniones roscadas y las fijaciones deberán revisarse antes de emprender la marcha y, en caso necesario, apretarse tras un breve recorrido. Cuando se realicen viajes largos, las uniones roscadas y las fijaciones se deberán revisar en cada descanso que se haga.
• Los portaequipajes especiales para ruedas, esquís, tablas de surf, etc., siempre deberán montarse correctamente.
• No deberán llevarse a cabo modificaciones o reparaciones en los soportes básicos y el portaequipajes de techo.

Hay que leer atentamente las instrucciones de montaje que se adjuntan con el portaequipajes de techo y llevarlas siempre en el vehículo.

Cargar el portaequipajes de techo

Sólo se podrá fijar la carga de manera segura si el portaequipajes de techo está correctamente montado.

Carga máxima autorizada sobre el techo

La carga máxima autorizada que se puede transportar sobre el techo es de 75 kg (165 lb). Esta cifra resulta de la suma del peso del portaequipajes de techo y del de la carga transportada sobre el techo.

Siempre habrá que informarse del peso del portaequipajes de techo y del de la carga que se vaya a transportar; en caso dado habrá que pesarlos.

Nunca se deberá exceder la carga máxima autorizada sobre el techo.

Si se utiliza un portaequipajes de techo de menor capacidad, no se podrá aprovechar al máximo la carga autorizada. En este caso el portaequipajes sólo se podrá cargar hasta el peso límite que figura en las instrucciones de montaje.

Distribución de la carga

La carga deberá distribuirse uniformemente y fijarse correctamente.

Controlar las fijaciones

Una vez montados los soportes básicos y el portaequipajes de techo habrá que revisar las uniones atornilladas y las fijaciones tras un breve recorrido y, más adelante, a intervalos regulares.

ADVERTENCIA

Si se excede la carga máxima autorizada sobre el techo, puede provocarse un accidente y daños considerables en el vehículo.

• Nunca deberá excederse la carga sobre el techo establecida, las cargas autorizadas sobre los ejes ni el peso máximo autorizado del vehículo.
• No deberá excederse la capacidad de carga del portaequipajes de techo, aunque no se haya alcanzado la carga máxima admitida sobre el techo.
• Los objetos pesados siempre se deberán fijar lo más adelante posible y la carga, en general, se deberá distribuir uniformemente.

ADVERTENCIA

Si la carga va suelta o no va fijada correctamente, podría caerse del portaequipajes de techo y provocar accidentes y lesiones.

• Siempre se deberán utilizar correas o cintas adecuadas y en buen estado.
• La carga se deberá fijar correctamente.
