Cuadro de instrumentos
Dependiendo del modelo, hay disponibles dos cuadros de instrumentos:

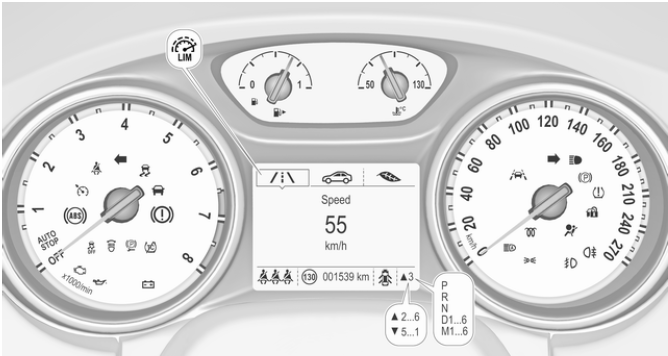

Cuadro de instrumentos de nivel intermedio

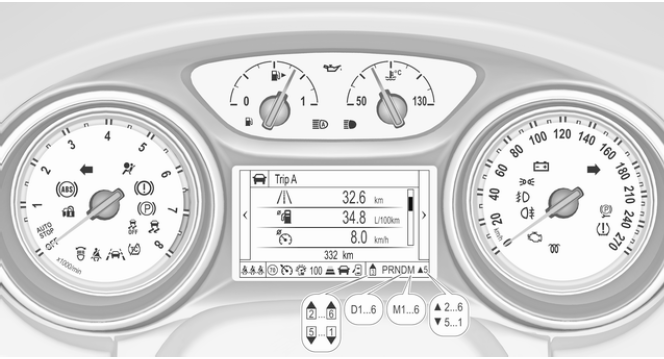

Cuadro de instrumentos de nivel superior
Vista general
Intermitentes
Recordatorio del cinturón de seguridad
Airbags y pretensores de cinturones
Desactivación de los airbags
Sistema de carga
Testigo de averías
Sistema de frenos y embrague
Freno de estacionamiento eléctrico
Avería del freno de estacionamiento eléctrico
Sistema antibloqueo de frenos (ABS)
Cambio de marchas
Distancia de seguridad
Asistente de mantenimiento de carril
Control electrónico de estabilidad desactivado
Control electrónico de estabilidad y sistema de control de tracción
Sistema de control de tracción desactivado
Precalentamiento
Sistema de control de presión de los neumáticos
Presión de aceite del motor
Nivel de combustible bajo
Inmovilizador
Luces exteriores
Luz de carretera
Asistente de luz de carretera
Faros de LED
Luces antiniebla
Piloto antiniebla
Regulador de velocidad
Detectado vehículo precedente
Limitador de velocidad
Asistente de señales de tráfico
Puerta abierta
Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La distancia total registrada se visualiza en km.
Cuentakilómetros parcial
La distancia registrada desde la última puesta a cero se visualiza en la página del ordenador de a bordo. Hay dos cuentakilómetros parciales para diferentes recorridos.
El cuentakilómetros parcial contabiliza hasta 9.999 km y luego se pone a 0.
Cuadro de instrumentos de nivel intermedio
Seleccione la página Infor. pulsando Menu de la palanca de los intermitentes.
Gire la rueda de ajuste en la palanca del intermitente y seleccione Viaje A o Viaje B. Cada cuentakilómetros parcial se puede poner a cero pulsando SET/CLR en la palanca durante unos segundos en la página correspondiente
Cuadro de instrumentos de nivel superior
Seleccione la página Infor. en el menú principal. Seleccione la página Viaje A o Viaje B pulsando en el volante.
Cada cuentakilómetros parcial se puede poner a cero de manera independiente cuando el encendido está conectado: seleccione la página correspondiente, pulse . Confirme pulsando .
Centro de información del conductor.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más bajos del motor en cada marcha tanto como sea posible.
Atención
Si la aguja está en el sector de advertencia (rojo), se ha excedido el régimen máximo admisible del motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel en el depósito de combustible.
La flecha indica el lado del vehículo donde se encuentra la tapa del depósito de combustible.
El testigo de control se ilumina si el nivel en el depósito es bajo. Reposte inmediatamente si parpadea.
Nunca debe agotar el depósito de combustible.
Debido al combustible que queda en el depósito, la cantidad requerida para llenar el depósito de combustible puede ser inferior a la capacidad especificada.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante.
50 : el motor no ha alcanzado
todavía su temperatura de
funcionamiento
zona
central
: temperatura normal de
funcionamiento
130 : temperatura demasiado
alta
Atención
Si la temperatura del refrigerante del motor es demasiado alta, detenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le informa de cuándo cambiar el aceite del motor y el filtro. Según las condiciones de conducción, la indicación del intervalo de cambio de aceite del motor y del filtro puede variar considerablemente.
Se visualiza el menú de duración del aceite restante en el centro de información del conductor.
En la pantalla de nivel intermedio seleccione el menú Configuración pulsando MENU en la palanca del intermitente.
Gire la rueda de ajuste para seleccionar la página Indice del est. útil del aceite.
En la pantalla de nivel superior seleccione el menú Infor. pulsando en el volante. Pulse para seleccionar la página Indice del est. útil del aceite.
La duración del aceite restante se indica en porcentaje.
Restaurar
En la pantalla de nivel intermedio pulse SET/CLR de la palanca del intermitente durante varios segundos para restaurar. El encendido tiene que estar conectado pero el motor parado.
En la pantalla de nivel intermedio pulse en el volante para abrir la subcarpeta. Seleccione Reiniciar y confirme pulsando durante varios segundos. El encendido tiene que estar conectado pero el motor parado.
Para que el sistema funcione correctamente, se debe reiniciar cada vez que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha disminuido, aparece Cambie pronto el aceite del motor en el centro de información del conductor. Acuda a un taller para cambiar el aceite del motor y el filtro en el plazo de una semana o cuando haya recorrido 500 km (lo que ocurra primero).
Testigos de control
Los testigos de control descritos no están presentes en todos los vehículos.
La descripción es válida para todas las versiones de cuadros de instrumentos.
La posición de los testigos de control puede variar en función del equipamiento del vehículo. Al conectar el encendido, se iluminarán brevemente la mayoría de los testigos de control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:
Rojo : Peligro, recordatorio
importante
Amarillo : Aviso, información, averíav
Verde : Confirmación de
activación
Azul : Confirmación de
activación
Blanco : Confirmación de
activación
Véanse todos los testigos de control en los cuadros de instrumentos distintos.
Intermitentes
se enciende o parpadea en verde.
Se enciende un instante
Las luces de estacionamiento están encendidas.
Parpadea
Se activan los intermitentes o las luces de emergencia.
Parpadeo rápido: fallo de un intermitente o del fusible correspondiente, fallo de un intermitente del remolque.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de seguridad en los asientos delanteros
para el asiento del acompañante, se enciende o parpadea en rojo en el cuadro de instrumentos.
para el asiento del acompañante, se enciende o parpadea en rojo en la consola del techo cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido, hasta que se abroche el cinturón de seguridad.
Parpadea
Después de arrancar el motor, durante un máximo de 100 segundos o hasta que se abroche el cinturón de seguridad.
Estado del cinturón de seguridad en los asientos traseros (vehículos con pantalla a nivel medio)
se enciende o parpadea en blanco o en gris en el centro de información del conductor, después de haber arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está abrochado.
Se enciende en gris
Se ha abrochado el cinturón de seguridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de seguridad.
Abrocharse el cinturón de seguridad.
Estado del cinturón de seguridad en los asientos traseros (vehículos con pantalla a nivel medio)
se enciende o parpadea en blanco o en gris en el centro de información del conductor, después de haber arrancado el motor.
Se enciende en blanco
El cinturón de seguridad no está abrochado.
Se enciende en gris
Se ha abrochado el cinturón de seguridad.
Parpadea en blanco o en gris
Se ha desabrochado el cinturón de seguridad.
Abrocharse el cinturón de seguridad.
Estado del cinturón de seguridad en los asientos traseros (vehículos con pantalla a nivel superior)
se enciende en verde o gris o parpadea en amarillo en el centro de información del conductor, después de haber arrancado el motor.
Se enciende en gris
El cinturón de seguridad no está abrochado.
Se enciende en verde
Se ha abrochado el cinturón de seguridad.
Parpadea en amarillo
Se ha desabrochado el cinturón de seguridad.
Abrocharse el cinturón de seguridad.
Airbags y pretensores de cinturones
se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos cuatro segundos. Si no se enciende, no se apaga al cabo de cuatro segundos o si se enciende durante la marcha, hay una avería en el sistema de airbags. Recurra a la ayuda de un taller. Los airbags y los pretensores de cinturones podrían no dispararse en caso de accidente.
La activación de los pretensores de cinturones o los airbags se indica mediante la iluminación permanente del testigo .
Advertencia
Haga subsanar la causa de la avería en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags.
Desactivación de los airbags
se enciende en amarillo.
El airbag del acompañante está activado.
se enciende en amarillo.
El airbag del acompañante está desactivado.
Desactivación de los airbags.
Sistema de carga
se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar el motor.
Si se enciende con el motor en marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede estar interrumpida. La unidad de servofreno puede perder eficacia. Recurra a la ayuda de un taller.
Testigo de averías
se enciende o parpadea en amarillo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar el motor.
Si se enciende con el motor en marcha
Avería en el sistema de control de emisiones. Pueden excederse los límites de emisiones permitidos. Recurra inmediatamente a la ayuda de un taller.
Si parpadea con el motor en marcha
Avería que puede producir daños en el catalizador. Reduzca la velocidad hasta que cese el parpadeo. Recurra inmediatamente a la ayuda de un taller.
Sistema de frenos y embrague
se enciende en rojo.
El nivel del líquido del freno y embrague es demasiado bajo cuando el freno de estacionamiento manual no está aplicado.
Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina cuando se aplica el freno de estacionamiento manual y se conecta el encendido.
Freno de estacionamiento eléctrico
se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico está accionado.
Parpadea
El freno de estacionamiento eléctrico no está accionado o soltado por completo.
Pise el pedal del freno e intente reiniciar el sistema soltando primero el freno de estacionamiento eléctrico y luego aplicándolo. Si sigue parpadeando, no conduzca y recurra a la ayuda de un taller.
Avería del freno de estacionamiento eléctrico
se enciende o parpadea en amarillo.
Se enciende
El freno de estacionamiento eléctrico funciona de forma defectuosa.
Parpadea
El freno de estacionamiento eléctrico está en modo de mantenimiento. Detenga el vehículo, accione y suelte el freno de estacionamiento eléctrico para su reajuste.
Advertencia
Haga subsanar la causa de la avería en un taller inmediatamente.
Sistema antibloqueo de frenos (ABS)
se enciende en amarillo.
Se ilumina durante unos segundos después de conectar el encendido. El sistema está operativo cuando se apaga el testigo de control.
Si transcurridos unos segundos el testigo no se apaga, o si se enciende durante la marcha, hay una avería en el sistema ABS. El sistema de frenos del vehículo sigue estando operativo pero sin la regulación del ABS.
Cambio de marchas
o se indica con el número de la siguiente marcha más larga o más corta, se recomienda al cambiar a una marcha más larga o más corta.
Distancia de seguridad
indica el ajuste de la distancia de seguridad de la sensibilidad de programación de alerta para la alerta de colisión frontal usando barras de distancia sólidas.
Asistente de mantenimiento de carril
se enciende en verde o amarillo o parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para funcionar.
Se enciende en amarillo
El sistema se aproxima a una marca de carril detectado sin utilizar el intermitente de dicha dirección.
Parpadea en amarillo
El sistema reconoce que el carril está significativamente separado.
Asistente de mantenimiento de carril.
Control electrónico de estabilidad desactivado
se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema de control de tracción
se enciende o parpadea en amarillo.
Se enciende
Hay una avería en el sistema. Se puede continuar conduciendo. Sin embargo, la estabilidad de marcha puede empeorar dependiendo del estado de la calzada.
Haga subsanar la causa de la avería en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del motor y el vehículo puede frenarse un poco automáticamente.
Sistema de control de tracción desactivado
se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
se enciende en amarillo.
El precalentamiento del motor diésel está activado. Se activa sólo si la temperatura exterior es baja. Arranque el motor cuando se apague el indicador de control.
Sistema de control de presión de los neumáticos
se enciende o parpadea en amarillo.
Se enciende
Pérdida de presión de los neumáticos.
Detenga el vehículo inmediatamente y compruebe la presión de los neumáticos.
Parpadea
Avería en el sistema o neumático sin sensor de presión montado (p. ej., rueda de repuesto). Después 60 a 90 segundos, el testigo de control permanece encendido. Recurra a un taller.
Presión de aceite del motor
se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar el motor.
Si se enciende con el motor en marcha
Atención
La lubricación del motor puede estar interrumpida. Se pueden ocasionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a otros vehículos.
4. Desconecte el encendido.
Advertencia
Con el motor apagado, será necesaria una fuerza considerablemente mayor para frenar y girar el volante. Durante una parada automática (Autostop), la unidad de servofreno se mantendrá operativa.
No saque la llave hasta que el vehículo no se encuentre detenido.
De lo contrario, el bloqueo del volante podría accionarse por sorpresa.
Compruebe el nivel de aceite antes de recurrir a la ayuda de un taller.
Nivel de combustible bajo
se enciende o parpadea en amarillo.
Se enciende
El nivel en el depósito de combustible es demasiado bajo.
Parpadea
Combustible agotado. Reposte inmediatamente.
Nunca debe agotar el depósito.
Purga del sistema de combustible diésel.
Inmovilizador
parpadea en amarillo.
Avería en el sistema del inmovilizador.
No se puede arrancar el motor.
Luces exteriores
se enciende en verde.
Las luces exteriores están encendidas.
Luz de carretera
se enciende en azul.
Se enciende cuando está conectada la luz de carretera o cuando se accionan las ráfagas.
Asistente de luz de carretera
se enciende en verde.
El asistente de luz de carretera está activado, consulte faros de LED.
Faros de LED
se enciende o parpadea en amarillo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema ha cambiado a luz de cruce simétrica.
El testigo de control f parpadea durante aproximadamente cuatro segundos después de conectar el encendido como un recordatorio de faros simétricos.
Luces antiniebla
se enciende en verde.
Los faros antiniebla están conectados.
Piloto antiniebla
se enciende en amarillo.
El piloto antiniebla está encendido.
Regulador de velocidad
se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde
El regulador de velocidad está activado.
La velocidad establecida se indica en el centro de información del conductor.
Detectado vehículo precedente
se enciende en verde o parpadea en amarillo.
Se enciende en verde
Se ha detectado un vehículo precedente en el mismo carril.
Se enciende en amarillo
La distancia hasta un vehículo en movimiento que se encuentra delante es demasiado corta o al aproximarse a otro vehículo demasiado rápido.
Limitador de velocidad
se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde
El limitador de velocidad está activado.
La velocidad de ajuste está indicada cerca del símbolo .
Asistente de señales de tráfico
muestra las señales de tráfico detectadas como testigo de control.
Asistente de señales de tráfico.
Puerta abierta
se enciende en rojo.
Está abierta una puerta o el portón trasero.
