Peugeot 301: Cambio de una lámpara

Los faros van equipados con cristales de policarbonato cubiertos con un barniz protector:

• No los limpie con un paño seco o abrasivo, ni con productos detergentes o disolventes.
• Utilice una esponja, agua y jabón o un producto con pH neutro.
• Si utiliza el lavado a alta presión en manchas persistentes, no dirija la manguera hacia las luces ni hacia su contorno de manera prolongada. De este modo, evitará que se deterioren el barniz protector y la junta de estanqueidad.

El cambio de lámparas debe efectuarse cuando los faros lleven apagados unos minutos (riesgo de quemaduras graves).

• No toque la lámpara directamente con los dedos: utilice paños que no desprendan pelusa.

Es esencial utilizar únicamente lámparas de tipo antiultravioleta (UV), de forma que no se dañen los faros.

Sustituya siempre una lámpara defectuosa por una lámpara nueva con la misma referencia y las mismas características.

Luces delanteras

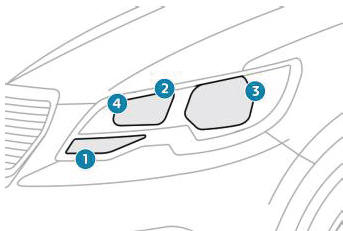

Faros halógenos

1. Indicadores de dirección (PY21W).
2. Luces de carretera (H1).
3. Luces de cruce (H7LL).
4. Luces de posición (W5W).

En algunas condiciones climatológicas (baja temperatura, humedad), la presencia de vaho en la superficie interna del faro y el cristal de la luz trasera es normal; desaparecerá unos minutos después de encender las luces.

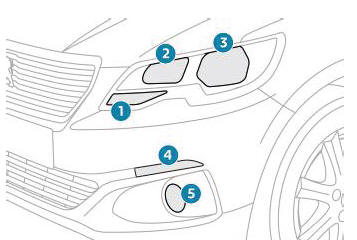

Luces halógenas con luces diurnas y luces antiniebla

1. Indicadores de dirección (PY21W).
2. Luces de carretera (H1).
3. Luces de cruce (H7LL).
4. Luces diurnas/de posición (LED).
5. Luces antiniebla (H11).

Diodos electroluminiscentes (LED)

Para la sustitución de este tipo de lámparas, acuda a la red PEUGEOT o a un taller cualificado.

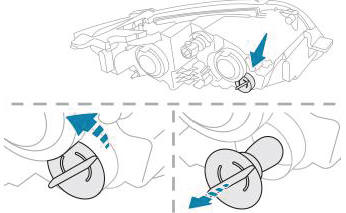

Indicadores de dirección

Un parpadeo más rápido de los indicadores de dirección (izquierdo o derecho) indica el fallo de una de las lámparas del lado correspondiente.

• Gire el portalámparas un cuarto de vuelta en el sentido inverso a las agujas del reloj.
• Saque el portalámparas.
• Retire la lámpara y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.

Las lámparas de color ámbar, como por ejemplo las de los indicadores de dirección, deben sustituirse por lámparas del mismo color y especificaciones.

En el montaje, cierre con mucho cuidado la tapa de protección para garantizar la estanqueidad de la lámpara.

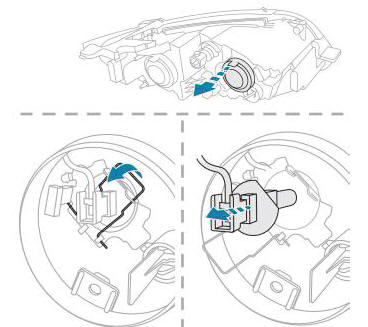

Luces de carretera

• Retire la tapa de protección tirando de la lengüeta.
• Suelte la unidad de apoyo del módulo.
• Desmonte el portalámparas.
• Retire la lámpara y sustitúyala.

Para volver a montarla, coloque de nuevo la unidad en el alojamiento y fíjela.

Asegúrese de sustituir la tapa de protección con la lengüeta hacia arriba.

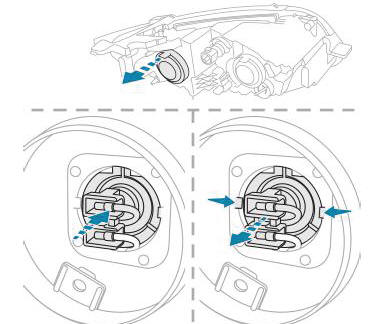

Luces de cruce

• Retire la tapa de protección tirando de la lengüeta.
• Presione todo el módulo contra el apoyo para soltar una de las dos lengüetas.
• Una vez que se ha soltado la primera lengüeta, suelte la segunda.
• Desmonte el portalámparas.
• Retire la lámpara y sustitúyala.

Para volver a montarla, coloque la unidad en el alojamiento y empuje hasta que las dos lengüetas encajen.

Asegúrese de sustituir la tapa de protección con la lengüeta hacia arriba.

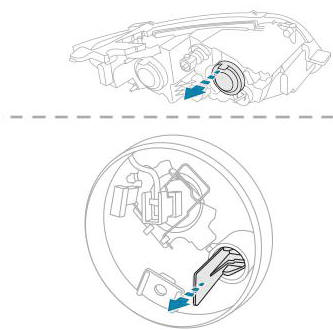

Luces de posición

• Retire la tapa de protección tirando de la lengüeta.
• Desmonte el portalámparas.
• Retire la lámpara y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.

Asegúrese de sustituir la tapa de protección con la lengüeta hacia arriba.

Luces antiniebla

• Inserte un destornillador plano entre la lámpara y el alojamiento.
• Tire, haciendo palanca, para soltar el alojamiento.

• Retire los dos tornillos de fijación del módulo.
• Saque el módulo de su alojamiento.

• Presione el clip de bloqueo y desconecte el conector.
• Gire el portalámparas un cuarto de vuelta en el sentido contrario a las agujas del reloj.
• Retire el portalámparas.
• Retire la lámpara y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.

Si le resulta difícil sustituir las lámparas, consulte en la red PEUGEOT o en un taller cualificado.

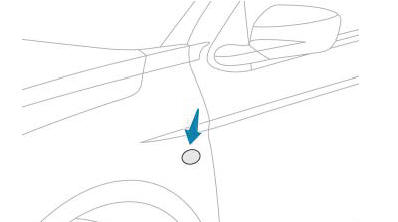

Repetidores laterales de indicadores de dirección

• Inserte un destornillador hacia el centro del repetidor, entre este y la base de la carrocería.
• Haga palanca con el destornillador para extraer el repetidor y retírelo.
• Desconecte el cableado del repetidor.
• Sustituya el módulo.

Para el montaje, efectúe estas operaciones en sentido inverso.

Consulte con la red PEUGEOT o un taller cualificado para obtener el módulo.

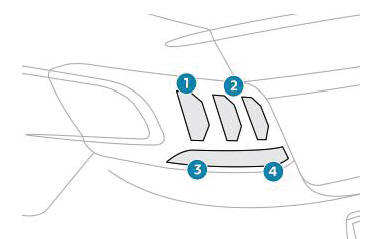

Luces traseras

1. Luces de freno/de posición traseras (P21/4W)
2. Luces de posición (P21/4W)
3. Intermitentes (PY21W)
4. Luz de marcha atrás (P21W)
   o
   Luz antiniebla (PR21W)

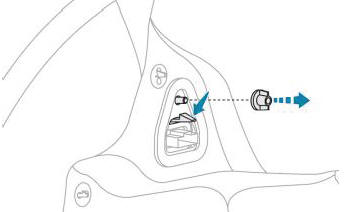

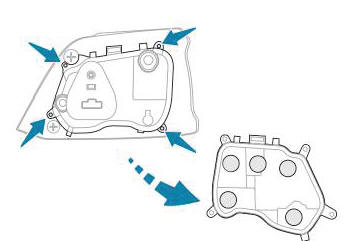

Estas bombillas se cambian desde el interior del maletero:

• Abra el maletero.
• Retire la rejilla de acceso del panel de revestimiento lateral corerspondiente.
• Desenchufe el conector de la lámpara.

• Afloje y retire la tuerca.
• Desde el exterior, retire con cuidado la unidad de la lámpara en línea recta desde su alojamiento.

• Retire los cuatro tornillos y retire el portalámparas.
• Gire la bombilla fundida un cuarto de vuelta y sustitúyala.

Para volver a montarla, lleve a cabo el procedimiento en orden inverso.

Tenga cuidado de acoplar la unidad de la lámpara en sus guías, manteniéndola alineada en el vehículo.

Apriete lo suficiente para asegurar la estanqueidad, aunque sin dañar la lámpara.

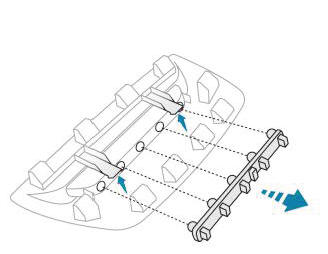

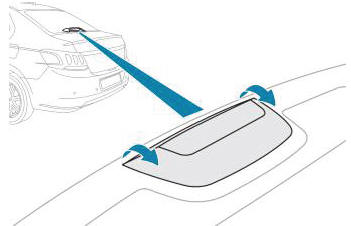

Tercera luz de freno (W5W)

Acceda a la caja situada en la bandeja trasera desde los asientos traseros:

• Tire de la tapa del alojamiento hacia usted para soltarla.
• Desconecte el conector de la luz.

• Suelte el portalámparas levantando las dos pestañas y desmóntelo.
• Sustituya la lámpara fundida.

Para el montaje, efectúe estas operaciones en sentido inverso.

Compruebe que la tapa del alojamiento está colocada correctamente en su soporte antes de fijarla.

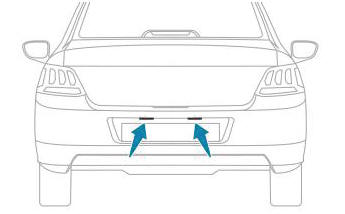

Luces de matrícula (W5W)

• Inserte un destornillador fino en uno de los orificios exteriores del plástico transparente.
• Tire hacia fuera para soltarlo y desmontarlo.
• Retire la lámpara defectuosa y sustitúyala.

Para el montaje, efectúe estas operaciones en sentido inverso.
