Volvo C30: Enganche desmontable

Montaje del enganche

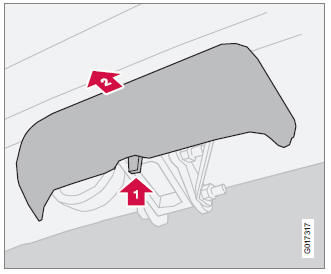

1. Quite la cubierta de protección apretando el cierre 1 y tirando de la cubierta en sentido recto hacia atrás 2.

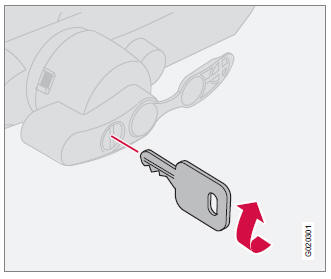

2. Compruebe que el mecanismo está en posición de apertura girando la llave hacia la derecha.

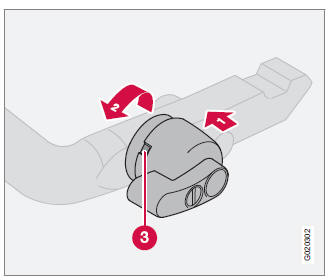

3. Compruebe que la ventanilla del indicador (3) esté en rojo. Si la ventanilla no está en rojo, pulse 1 y gire la rueda de cierre en sentido contrahorario 2 hasta que se oiga un "clic".

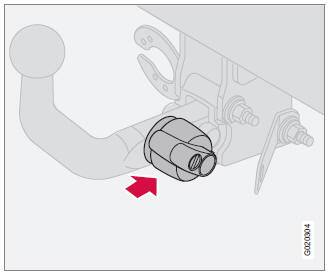

4. Introduzca y deslice el enganche hasta que se oiga un "clic".

5. Compruebe que la ventanilla del indicador esté en verde.

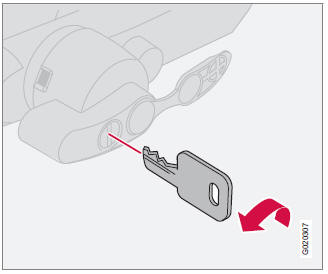

6. Gire la llave en sentido contrario al de las agujas del reloj hasta la posición de bloqueo.

Saque la llave de la cerradura.

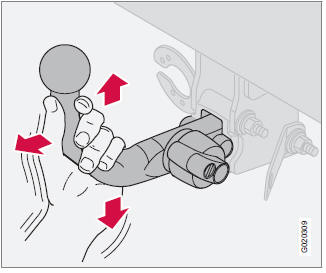

7. Compruebe que el enganche está fijo tirando hacia arriba, hacia abajo y hacia atrás.

PRECAUCIÓN Si el enganche para remolque no queda bien colocado, éste debe desmontarse y volver a montarse según el procedimiento anterior.

IMPORTANTE Lubrique sólo la bola de enganche, el resto del dispositivo de remolque debe estar limpio y seco.

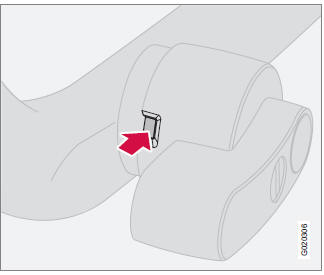

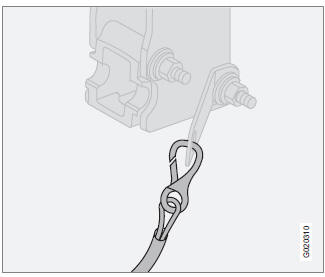

8. Cable de seguridad.

PRECAUCIÓN Sujete el cable de seguridad del remolque en la fijación prevista.

Desmontaje del enganche

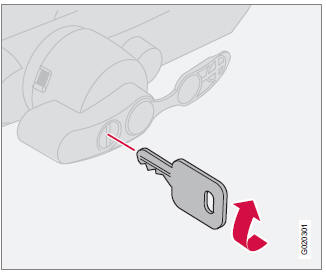

1. Introduzca la llave y gírela hacia la derecha hasta la posición de apertura.

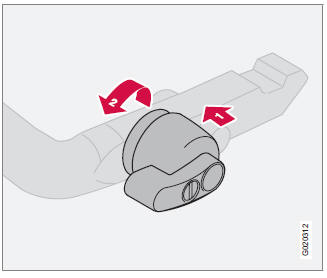

2. Pulse la rueda de cierre 1 y gírela en sentido contrahorario 2 hasta que se oiga un "clic".

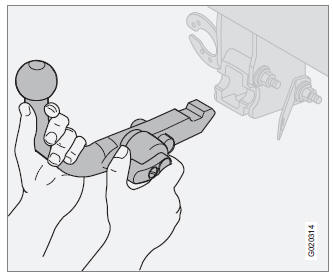

3. Gire la rueda de cierre por completo hasta el tope y retenga al mismo tiempo el enganche que debe sacarse hacia atrás y hacia arriba.

PRECAUCIÓN Fije el enganche para remolque de manera segura si se guarda en el automóvil.

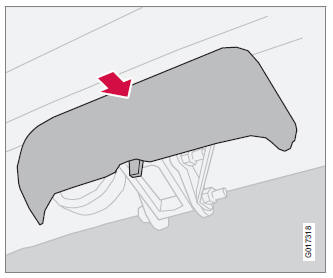

4. Colocar la tapa de protección.
