Volkswagen Jetta: Habitáculo

Cuadro general de la puerta del conductor

Volkswagen Jetta. Cuadro general de la puerta del conductor

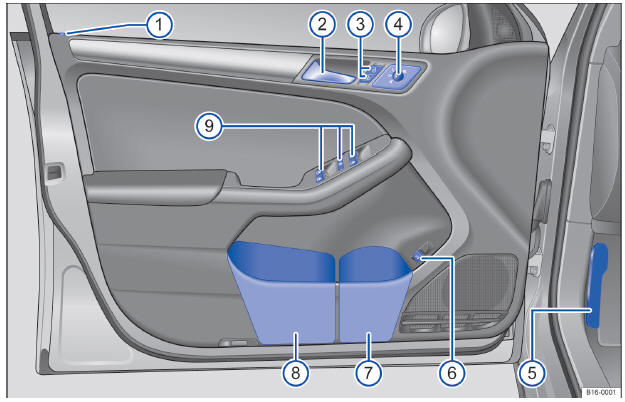

Fig. 1 Cuadro general de los mandos dispuestos en la puerta del conductor (vehículos con el volante a la izquierda). En los vehículos con el volante a la derecha, la disposición es simétrica.

Leyenda de la fig. 1:

  1. Testigo de control de la alarma antirrobo y el sistema de seguridad "safe"
  2. Manilla interior de la puerta
  3. Pulsador del cierre y la apertura centralizados del vehículo
  4. Mando para ajustar los retrovisores exteriores
    • Ajuste de los retrovisores exteriores
    • Calefacción de los retrovisores exteriores
    • Plegado de los retrovisores exteriores
  5. Tirador para desbloquear el capó del motor
  6. Tecla de apertura del capó del maletero
  7. Portabotellas
  8. Portaobjetos con compartimento para un chaleco reflectante
  9. Teclas para accionar los elevalunas eléctricos
    • Elevalunas eléctrico
    • Tecla de seguridad para los elevalunas traseros

Cuadro general del lado del conductor

Volkswagen Jetta. Cuadro general del lado del conductor

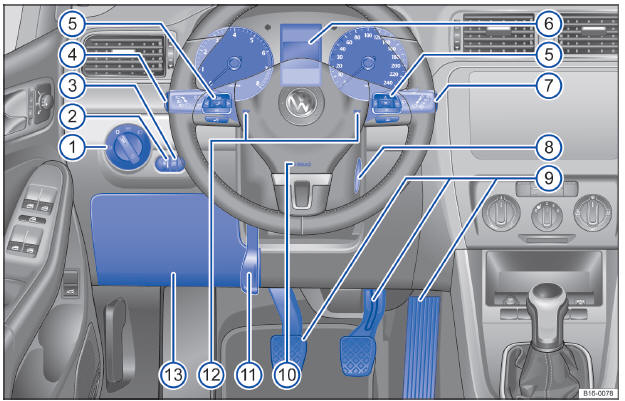

Fig. 2 Cuadro general del lado del conductor (vehículos con el volante a la izquierda).

Volkswagen Jetta. Cuadro general del lado del conductor

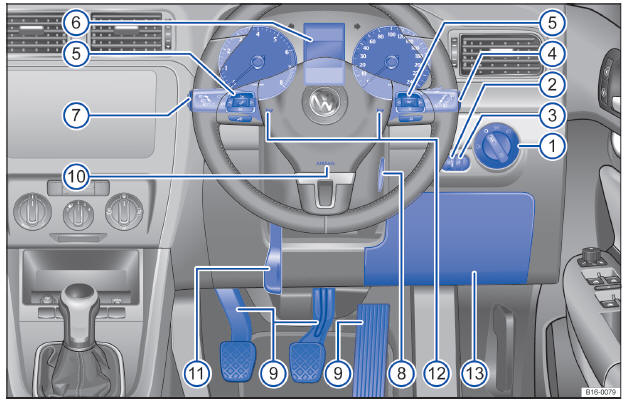

Fig. 3 Cuadro general del lado del conductor (vehículos con el volante a la derecha).

Leyenda de la fig. 2 y fig. 3:

Difusor de aire Tecla de la vigilancia del habitáculo

  1. Mando de las luces
    • Luces apagadas o luces diurnas
    • Control automático de la luz de cruce
    • Luz de posición y de cruce
    • Luces antiniebla
  2. Regulador de la intensidad de la iluminación de los instrumentos y los mandos
  3. Regulador del alcance de las luces
  4. Palanca para
    • Luz de carretera
    • Ráfagas de luz
    • Intermitentes
    • Luz de estacionamiento
    • Regulador de velocidad (GRA)
  5. Mandos del volante multifunción
    • Ajuste del volumen de la radio, de las indicaciones de navegación o de una conversación telefónica
    • Supresión del sonido de la radio o activación del sistema de control por voz
    • Abrir el menú principal del teléfono o aceptar llamadas telefónicas
    • Teclas para manejar el sistema de información Volkswagen Volkswagen Jetta. sistema de información
  6. Cuadro de instrumentos:
    • Instrumentos
    • Pantalla
    • Testigos de advertencia y de control
  7. Palanca del limpialavacristales
    • Limpiaparabrisas
    • Barrido intermitente del parabrisas
    • "Barrido breve"
    • Limpiaparabrisas
    • Barrido automático del limpialavaparabrisas
    • Palanca con teclas para manejar el sistema de información Volkswagen ,
  8. Cerradura de encendido
  9. Pedales
  10. Airbag frontal del conductor
  11. Leva para el ajuste de la columna de dirección
  12. Bocina (funciona sólo con el encendido conectado)
  13. Tapa de la caja de fusibles

Cuadro general de la consola central

Parte superior de la consola central

Volkswagen Jetta. Cuadro general de la consola central

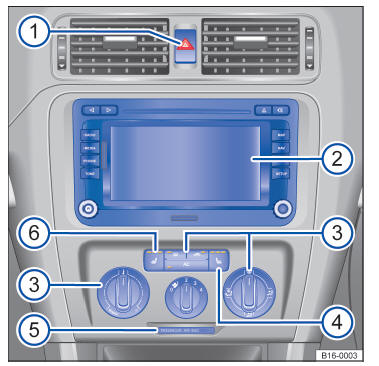

Fig. 4 Cuadro general de la parte superior de la consola central.

Leyenda de la fig. 4:

  1. Pulsador para encender y apagar los intermitentes de emergencia
  2. Radio o sistema de navegación (montado de fábrica) ⇒ cuaderno Radio o ⇒ cuaderno Sistema de navegación
  3. Mandos para:
    • Calefacción
    • Climatic
    • Climatronic
  4. Mando para la calefacción del asiento derecho
  5. Testigo de control de la desactivación del airbag frontal del acompañante
  6. Mando para la calefacción del asiento izquierdo

Parte inferior de la consola central

Volkswagen Jetta. Cuadro general de la consola central

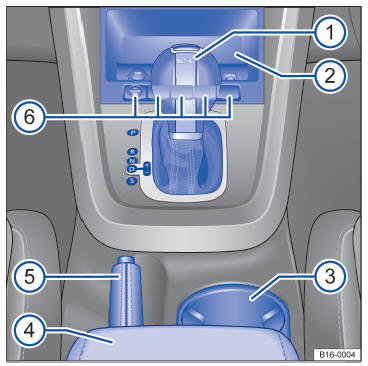

Fig. 5 Cuadro general de la parte inferior de la consola central (vehículos con el volante a la izquierda).

Volkswagen Jetta. Cuadro general de la consola central

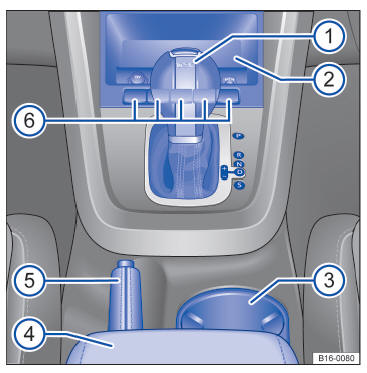

Fig. 6 Cuadro general de la parte inferior de la consola central (vehículos con el volante a la derecha).

Leyenda de la fig. 5 y fig. 6:

  1. Palanca para:
    • Cambio manual
    • Cambio automático
  2. Compartimento portaobjetos
    • Con toma de corriente de 12 voltios
    • Con toma AUX IN ⇒ cuaderno Radio o ⇒ cuaderno Sistema de navegación
  3. Compartimento portaobjetos con portabebidas en la consola central
  4. Compartimento portaobjetos en el reposabrazos central
  5. Palanca del freno de mano
  6. Teclas para:
    • Pulsador de arranque (sistema de cierre y arranque Keyless Access)
    • Función Start-Stop
    • Sistema de aparcamiento asistido (Park Assist)
    • Control de la distancia de aparcamiento (ParkPilot)
    • Sistema de control de los neumáticos (ubicación alternativa en la guantera)

Parte inferior de la consola central

Volkswagen Jetta. Cuadro general de la consola central

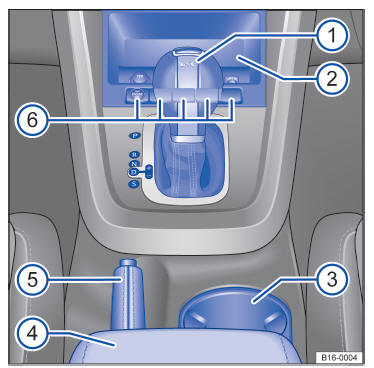

Fig. 7 Cuadro general de la parte inferior de la consola central.

Leyenda de la fig. 7:

  1. Palanca para:
    • Cambio manual
    • Cambio automático
  2. Compartimento portaobjetos
    • Con toma de corriente de 12 voltios
    • Con toma AUX IN ⇒ cuaderno Radio o ⇒ cuaderno Sistema de navegación
  3. Compartimento portaobjetos con portabebidas en la consola central
  4. Compartimento portaobjetos en el reposabrazos central
  5. Palanca del freno de mano
  6. Teclas para:
    • Pulsador de arranque (sistema de cierre y arranque Keyless Access)
    • Función Start-Stop
    • Control de la distancia de aparcamiento (ParkPilot)
    • Sistema de control de los neumáticos (ubicación alternativa en la guantera

Cuadro general del lado del acompañante

Volkswagen Jetta. Cuadro general del lado del acompañante

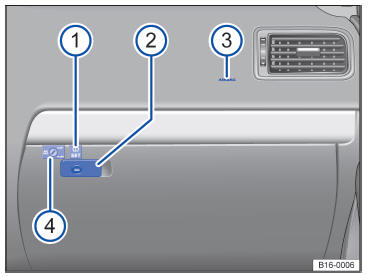

Fig. 8 Cuadro general del lado del acompañante (vehículos con el volante a la izquierda). En los vehículos con el volante a la derecha, la disposición es simétrica.

Leyenda de la fig. 8:

  1. En la guantera: tecla del sistema de control de los neumáticos (ubicación alternativa en la parte inferior de la consola central)
  2. Manilla de la guantera con cerradura
  3. Ubicación del airbag frontal del acompañante en el tablero de instrumentos
  4. Interruptor de llave en la guantera para desconexión del airbag frontal del acompañante

Símbolos en el techo interior

Luces interiores y de lectura

Techo corredizo y deflector

Módulo de tres teclas ⇒ cuaderno Preinstalaciones para teléfonos móviles

Mando para la puerta del garaje
