Volvo C30: Compartimento para la carga

Cubreobjetos flexible

Cubreobjetos flexible.

El cubreobjetos se corre por encima del equipaje y se fija en las anillas de fijación traseras.

Suelte (D) y en caso necesario (C) al colocar carga.

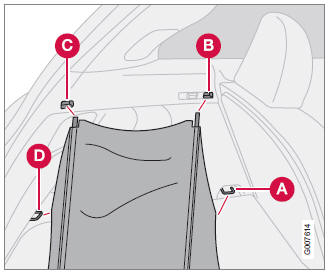

Fijación del cubreobjetos

1. Fije los ganchos en las anillas de fijación delanteras situadas en el piso (A).

2. Introduzca las fijaciones delanteras en (B) comprimiendo la barra telescópica y montándola en ambos lados.

3. Introduzca las fijaciones traseras en (C) de la misma manera.

4. Fije los ganchos en las anillas de fijación traseras (D).

Suspensión de la cubreobjetos cuando no se utiliza

1. Suelte los ganchos de las anillas de fijación traseras (D).

2. Comprima la barra telescópica y suéltela de la fijación trasera (C). Coloque la barra en la parte delantera del piso del compartimento para la carga.

3. Fije los ganchos en la barra junto a los puntos de fijación (B).

El cubreobjetos queda suspendido junto al respaldo del asiento trasero hasta que sea necesario utilizarlo de nuevo.

Desmontaje del cubreobjetos

1. Quite los ganchos y suelte una barra por vez compriméndolas y soltándolas de sus puntos de fijación.

2. Cuando se hayan soltado todas las fijaciones, el cubreobjetos se puede enrollar y colocar atrás del todo en el suelo del compartimento con el fin de dejar sitio para carga voluminosa.

NOTA

El cubreobjetos no está previsto para fijar la carga. No cargue nada encima del cubreobjetos.

Cubreobjetos rígido

Fijación del cubreobjetos

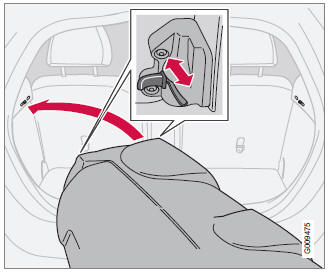

1. Corra los cuatro cerrojos tirando de los botones de cierre hasta su tope, antes de levantar el cubreobjetos en el compartimento para la carga. Los cerrojos se paran cuando están plegados.

2. Levante con cuidado el cubreobjetos diagonalmente en el compartimento para la carga, gírelo hacia atrás e incline el borde delantero ligeramente hacia arriba.

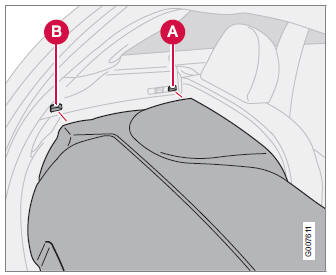

Cierres y vástagos de apoyo.

3. Coloque la parte delantera de los dos vástagos de apoyo detrás de los puntos de cierre (A) a ambos lados.

4. Coloque uno de los cierres traseros en (B) y descorra el cerrojo desplazando el botón de cierre hacia adelante.

5. Coloque el otro cierre trasero de la misma manera y descorra el cerrojo desplazando el botón de cierre hacia adelante.

6. Descorra los cerrojos delanteros, de uno en uno, de manera que queden fijos en sus puntos de cierre (A).

La tapa del cubreobjetos puede abrirse para colocar carga.

NOTA

El cubreobjetos no está previsto para fijar la carga. No cargue nada encima del cubreobjetos.

Desmontaje del cubreobjetos

1. Corra los cerrojos delanteros en (A) hasta su tope desplazando los botones de cierre hacia atrás en ambos lados.

2. Corra los cerrojos traseros en (B) hasta su tope desplazando los botones de cierre hacia atrás en ambos lados.

3. Levante y gire el cubreobjetos antes de extraerlo del compartimento para la carga.

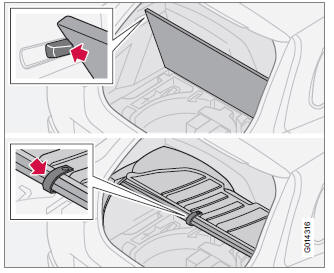

Despliegue de la tapa del piso

Sin cubreobjetos

Levante la tapa del piso y fijarla en los cierres a ambos lados.

Con cubreobjetos rígido

Levante la tapa del cubreobjetos. Levante a continuación la tapa del piso y fíjela en el gancho situado debajo del cubreobjetos.

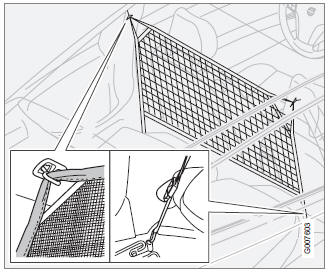

Red de seguridad

La red de protección se coloca detrás del respaldo de los asientos delanteros. La red de protección sólo está prevista para utilizarse cuando los respaldos del asiento trasero están abatidos.

Fijación de la red de protección

1. Abata los respaldos en ambos lados.

2. Fije la red de protección en las fijaciones del panel del techo.

3. Coloque los ganchos en las anillas de la fijación del piso de los cinturones de seguridad en ambos lados.

4. Tense las correas en caso necesario.

5. Compruebe todas las fijaciones.

Desmontaje de la red de carga

1. Destense las correas.

2. Desenganche los ganchos de las anillas de la fijación del piso de los cinturones de seguridad en ambos lados.

3. Suelte la red de los puntos de fijación del panel del techo.

4. Pliegue la red de carga y guárdela en la bolsa.

PRECAUCIÓN La carga en el compartimento para la carga debe afianzarse bien, también si la red de protección está montada correctamente.

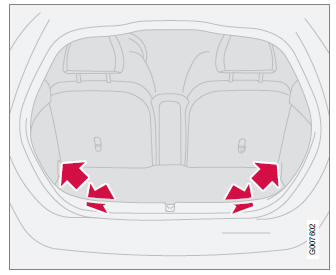

Anillas de sujeción de la carga

Las anillas de sujeción de la carga se utilizan para fijar las correas o la red con la que se afianzarán los objetos en el compartimento para la carga.

Junto con la barra deslizante de los cinturones de seguridad a cada lado encontrará dos anillas más que pueden utilizarse para fijar la carga al emplear la red de protección.
