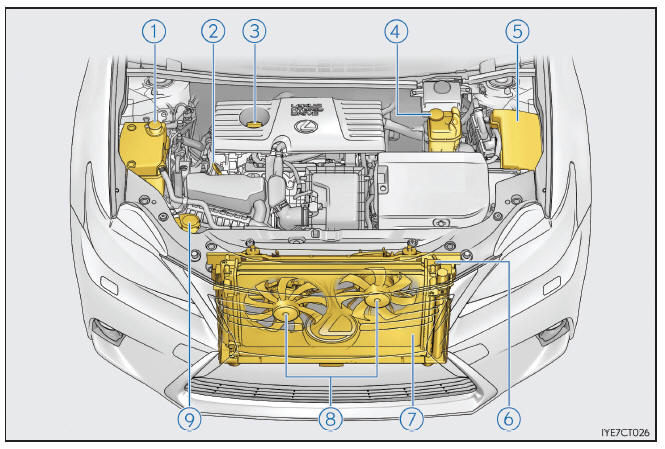

Lexus CT: Compartimiento del motor

1. Depósito de refrigerante del motor
2. Varilla indicadora del nivel de aceite del motor
3. Tapón de llenado del aceite de motor
4. Depósito del refrigerante de la unidad de control de potencia
5. Caja de fusibles
6. Radiador
7. Condensador
8. Ventiladores de refrigeración eléctricos
9. Depósito del líquido lavaparabrisas

Cubierta del compartimiento del motor

■ Extracción de la cubierta del compartimiento del motor

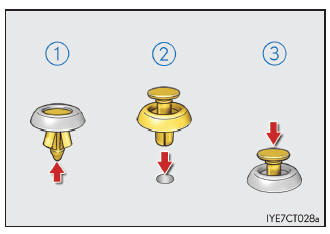

■ Instalación de los clips

1. Tire hacia arriba de la pieza central
2. Introduzca
3. Presione

AVISO

■ Después de colocar una cubierta del compartimiento del motor Asegúrese de que la cubierta esté bien colocada en su posición original.

Aceite de motor

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a la temperatura de funcionamiento.

■ Inspección del aceite de motor

1. Estacione el vehículo en una superficie plana. Después de calentar el motor y desactivar el sistema híbrido, espere 5 minutos como mínimo para que el aceite se asiente en la parte inferior del motor.

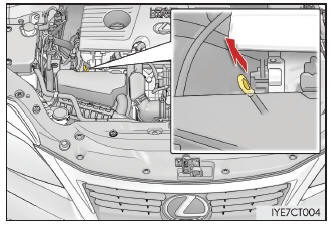

2. Coloque un trapo por debajo del extremo y extraiga la varilla indicadora.

3. Limpie la varilla indicadora.

4. Varilla indicadora plana: Vuelva a introducir la varilla indicadora hasta el final.

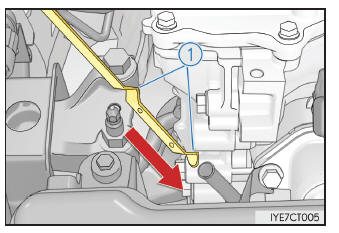

Varilla indicadora no plana: Vuelva a introducir la varilla indicadora hasta el final con las zonas sobresalientes (1 en la ilustración) apuntando hacia el motor.

5. Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y compruebe el nivel de aceite.

1. Bajo
2. Normal
3. Excesivo

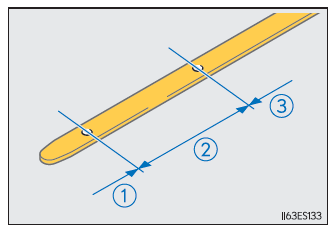

Varilla indicadora plana

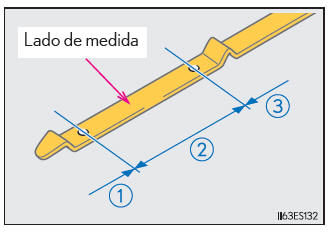

Varilla indicadora no plana

La forma de la varilla indicadora puede variar en función del tipo de vehículo o de motor.

6. Limpie la varilla indicadora y vuelva a insertarla hasta el final.

■ Adición de aceite de motor Si el nivel de aceite está cerca o por debajo de la marca de nivel bajo, añada el mismo tipo de aceite de motor que haya en el motor.

Asegúrese de verificar el tipo de aceite y prepare los elementos necesarios antes de añadirlo.

Cantidad de aceite (Bajo → Lleno) -  1,5 L (1,6 qt., 1,3 qt.Ing.)

Elementos -  Embudo limpio

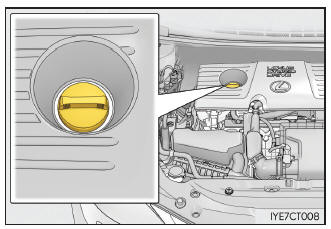

1. Gire el tapón de llenado del aceite de motor hacia la izquierda para extraerlo.

2. Añada el aceite de motor poco a poco, comprobando el nivel con la varilla indicadora.

3. Coloque el tapón de llenado del aceite de motor girándolo hacia la derecha.

■ Consumo de aceite de motor Durante la conducción se consume aceite de motor. El consumo de aceite puede aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de motor entre los intervalos previstos de mantenimiento del aceite.

• Cuando el motor es nuevo, por ejemplo, justo después de comprar el vehículo o tras sustituir el motor
• Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
• Al conducir con un régimen del motor elevado o con mucha carga, o al conducir acelerando y desacelerando frecuentemente
• Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en situaciones de mucho tráfico

ADVERTENCIA

■ Aceite de motor usado

• El aceite de motor usado contiene contaminantes potencialmente peligrosos que pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel; evite el contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de aceite de motor usado, lávese a fondo con agua y jabón.
• Deshágase del aceite y los filtros usados únicamente de una manera adecuada y segura.

  No tire el aceite y los filtros usados a los contenedores de basura doméstica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reciclado o del desecho de materiales, póngase en contacto con un concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado, una gasolinera o tienda de repuestos de automóviles.

• No deje el aceite de motor usado al alcance de los niños.

AVISO

■ Para evitar averías del motor graves Compruebe el nivel de aceite con regularidad.

■ Al cambiar el aceite de motor

• Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del vehículo.
• Evite llenar en exceso o el motor podría resultar dañado.
• Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el depósito.
• Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.

Refrigerante

El nivel del producto refrigerante es satisfactorio si se encuentra entre las líneas "FULL" (lleno) y "LOW" (bajo) del depósito cuando el sistema híbrido está frío.

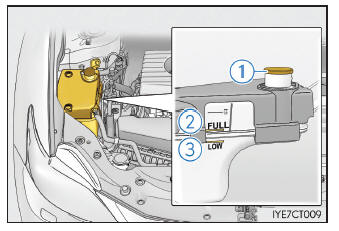

■ Depósito de refrigerante del motor

1. Tapón del depósito
2. Línea "FULL"
3. Línea "LOW"

Si el nivel está en la línea "LOW" o por debajo, añada refrigerante hasta la línea "FULL".

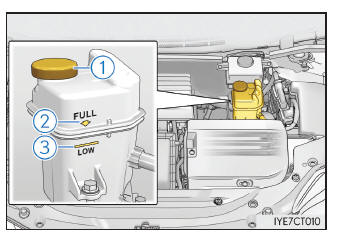

■ Depósito de refrigerante de la unidad de control de potencia

1. Tapón del depósito
2. Línea "FULL"
3. Línea "LOW"

Si el nivel está en la línea "LOW" o por debajo, añada refrigerante hasta la línea "FULL".

■ Elección del refrigerante Utilice solamente "Toyota Super Long Life Coolant" (refrigerante Super Long Life de Toyota) u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitritos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.

El refrigerante "Toyota Super Long Life Coolant" (refrigerante Super Long Life de Toyota) se compone de un 50% de refrigerante y un 50% de agua desionizada. (Temperatura mínima: - 35ºC [-31ºF])

Si desea más información sobre el refrigerante del motor, póngase en contacto con un concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado.

■ Si el nivel del refrigerante desciende poco tiempo después de haberlo rellenado Inspeccione visualmente el radiador, los manguitos, los tapones del depósito de refrigerante de la unidad de control de potencia/motor, la llave de purga y la bomba de agua.

Si no encuentra ninguna fuga, lleve el vehículo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para revisar el tapón e inspeccionar en busca de fugas el sistema de refrigeración.

ADVERTENCIA

■ Cuando se calienta el sistema híbrido No extraiga los tapones del depósito de refrigerante de la unidad de control de potencia/ motor.

El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría salpicar refrigerante caliente y provocar lesiones graves como, por ejemplo, quemaduras.

AVISO

■ Cuando añada refrigerante El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siempre la mezcla correcta de agua y anticongelante para conseguir una lubricación, protección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas del anticongelante o del refrigerante que utilice.

■ Si el refrigerante llegara a derramarse Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pintura.

Radiador y condensador

Inspeccione el radiador y el condensador y elimine cualquier objeto extraño que puedan tener.

Si alguna de estas piezas está excesivamente sucia o no está seguro de su estado, lleve el vehículo a su concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para que lo inspeccionen.

ADVERTENCIA

■ Cuando se calienta el sistema híbrido No toque el radiador ni el condensador, ya que podrían estar calientes y causar lesiones graves como, por ejemplo, quemaduras.

Con el interruptor de arranque en modo ON, los ventiladores de refrigeración eléctricos pueden comenzar a funcionar automáticamente si el aire acondicionado está encendido y/ o la temperatura del refrigerante es alta. Asegúrese de que el interruptor de arranque está desactivado si trabaja cerca de los ventiladores de refrigeración eléctricos o de la rejilla.

Líquido lavaparabrisas

Si no funciona alguno de los lavaparabrisas o si aparece un mensaje de advertencia en la pantalla de información múltiple, es posible que el depósito de líquido lavaparabrisas esté vacío. Añada líquido lavaparabrisas.

ADVERTENCIA

■ Al añadir líquido lavaparabrisas No añada líquido lavaparabrisas con el sistema híbrido caliente o en funcionamiento, ya que el líquido lavaparabrisas contiene alcohol y puede provocar un incendio si entra en contacto con el motor, etc.

AVISO

■ No utilice ningún otro líquido que no sea líquido lavaparabrisas No utilice agua con jabón ni anticongelante del motor como líquido lavaparabrisas.

Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del líquido lavaparabrisas.
