Seat Toledo: Fusibles

Ubicación de los fusibles

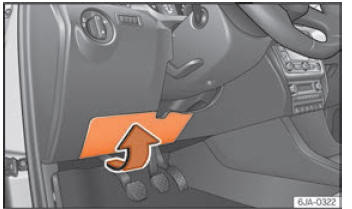

Fig. 55 En el tablero de instrumentos del lado del conductor: tapa de la caja de fusibles.

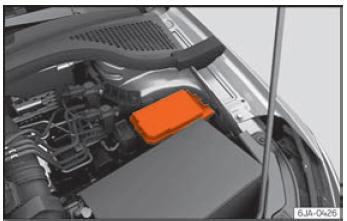

Fig. 56 En el vano motor: tapa de la caja de fusibles.

Debajo del tablero de instrumentos

• Incline con cuidado la cubierta en la dirección de la flecha y quítela  fig. 55.
• Tras cambiar el fusible, vuelva a colocar la cubierta en el tablero de instrumentos en dirección opuesta a la de la flecha de tal modo que las lengüetas de la cubierta encajen en las aberturas del tablero de instrumentos.

  Cierre la tapa presionándola posteriormente.

En el compartimento del motor

Presione la pestaña de bloqueo para desbloquear la tapa de la caja de fusibles  fig. 56.

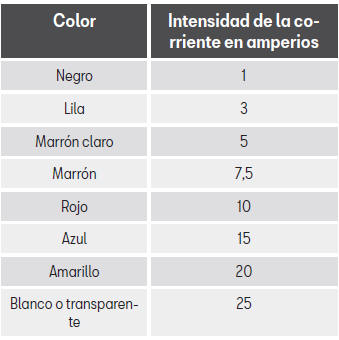

Distinción mediante colores de los fusibles situados bajo el tablero de instrumentos

Sustituir un fusible fundido

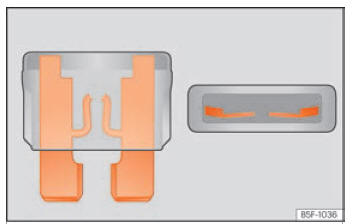

Fig. 57 Representación de un fusible fundido.

Preparativos

• Desconecte el encendido, las luces y todos los dispositivos eléctricos.
• Abra la caja de fusibles correspondiente.

Reconocer un fusible fundido

Reconocerá un fusible fundido si la tira de metal está fundida  fig. 57.

Ilumine el fusible con una linterna para ver si está fundido.

Sustituir un fusible

• Extraiga el fusible.
• Sustituya el fusible fundido por uno nuevo de idéntico amperaje (de igual color y grabado) e idéntico tamaño.
• Vuelva a colocar la cubierta o cierre la tapa de la caja de fusibles.

Lámparas

Lámparas de incandescencia (12 V)

Los faros full-LED se han diseñado para durar toda la vida del coche y no se pueden sustituir.

Si el faro se avería, acuda a un taller autorizado.

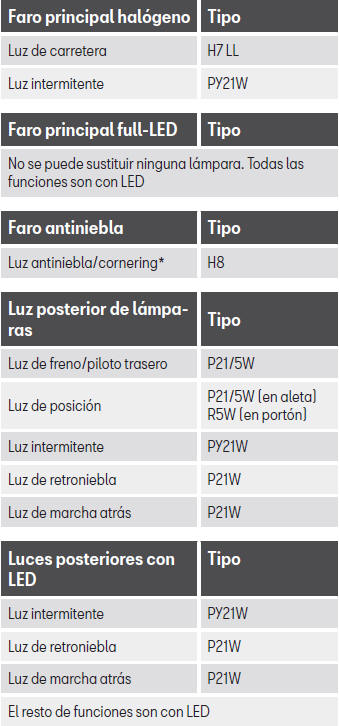

A continuación se desglosa la fuente luminosa utilizada para cada función.
