Lexus CT: Precauciones con el sistema híbrido

Tenga cuidado al manejar el sistema híbrido, ya que se trata de un sistema de alta tensión (alrededor de 650 V como máximo) y piezas que se calientan mucho cuando está funcionando el sistema híbrido. Respete las etiquetas de advertencia adheridas en el vehículo.

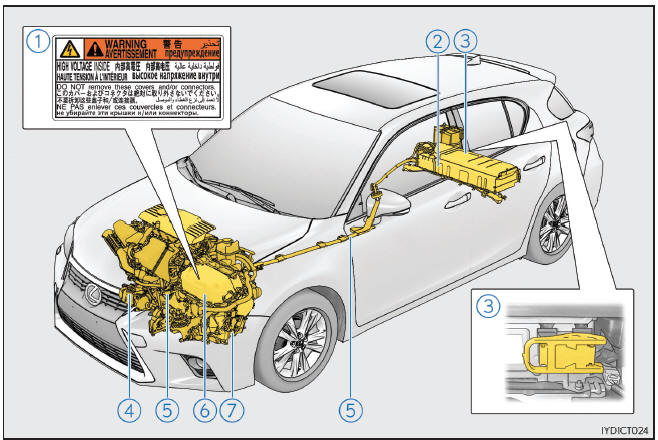

Lexus CT. Sistema híbrido

Esta ilustración constituye un ejemplo con fines explicativos y puede diferir del elemento real.

  1. Etiqueta de advertencia
  2. Batería híbrida (batería de tracción eléctrica)
  3. Toma de servicio
  4. Compresor del aire acondicionado
  5. Cables de alta tensión (naranjas)
  6. Unidad de control de potencia
  7. Motor eléctrico (motor de tracción eléctrica)

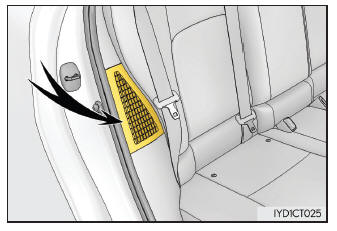

Rejilla de ventilación de la batería híbrida (batería de tracción eléctrica)

En el lateral del respaldo trasero derecho, hay una rejilla de ventilación concebida para refrigerar la batería híbrida (batería de tracción eléctrica). Si la rejilla se bloquea, la batería híbrida podría recalentarse y ver reducida su potencia.

Lexus CT. Sistema híbrido

Sistema de desconexión de emergencia

Cuando el sensor de impacto detecta un cierto nivel de impacto, el sistema de desconexión de emergencia interrumpe la corriente de alta tensión y detiene la bomba de combustible para reducir al mínimo el riesgo de electrocución y de fugas de combustible. Si se activa el sistema de desconexión de emergencia, su vehículo no se volverá a poner en marcha. Para reiniciar el sistema híbrido, póngase en contacto con un concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado.

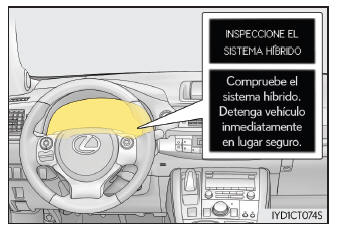

Mensaje de advertencia del sistema híbrido

Cuando se produce una avería en el sistema híbrido o se intenta una operación inadecuada, se muestra automáticamente un mensaje.

Si aparece un mensaje de advertencia en la pantalla de información múltiple, léalo y siga las instrucciones.

Lexus CT. Sistema híbrido

■ Si se enciende un indicador de advertencia, se muestra un mensaje de advertencia, o si la batería de 12 voltios está desconectada Es posible que el sistema híbrido no se ponga en marcha. En este caso, intente ponerlo en marcha otra vez. Si no se enciende el indicador luminoso "READY", póngase en contacto con un concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro establecimiento con personal debidamente cualificado y equipado.

■ Si se agota el combustible Si el combustible del vehículo se ha agotado y no se puede iniciar el sistema híbrido, reposte el vehículo con la suficiente gasolina para que el indicador de advertencia de nivel bajo de combustible se apague. Si hay muy poco combustible, podría no ser suficiente para que el sistema híbrido se ponga en marcha. (La cantidad mínima de combustible que debe añadir para que el indicador de advertencia de nivel bajo de combustible se apague es de aproximadamente 11,8 L [3,1 gal., 2,6 gal.Ing.], si el vehículo está en una superficie horizontal.

Este valor puede variar si el vehículo se encuentra en una pendiente. Añada combustible adicional si el vehículo está inclinado).

■ Ondas electromagnéticas

  • Las piezas y los cables de alta tensión de los vehículos híbridos incorporan una protección electromagnética y, por consiguiente, emiten aproximadamente la misma cantidad de ondas electromagnéticas que los vehículos convencionales que funcionan con gasolina y que los electrodomésticos.
  • El vehículo puede causar interferencias acústicas en determinados aparatos de radio fabricados por terceros.

■ Batería híbrida (batería de tracción eléctrica) La batería híbrida (batería de tracción eléctrica) tiene una vida útil limitada. La vida útil de la batería híbrida (batería de tracción eléctrica) puede variar de acuerdo con el estilo y las condiciones de conducción.

■ Declaración de conformidad Este modelo cumple con las emisiones de hidrógeno de acuerdo con la regulación ECE100 (Seguridad de vehículos con batería eléctrica).

ADVERTENCIA

■ Precauciones relativas a la alta tensión Este vehículo está equipado con sistemas de CC y de CA de alta tensión, y con un sistema de 12 voltios. La alta tensión de CC o de CA es muy peligrosa y puede provocar descargas eléctricas y quemaduras que producen lesiones graves o incluso mortales.

  • Nunca toque, desmonte, extraiga ni sustituya las piezas y los cables de alta tensión, ni sus conectores.
  • El sistema híbrido se calentará al ponerlo en marcha, ya que utiliza alta tensión. Tenga cuidado con la alta tensión y con la alta temperatura y respete siempre las etiquetas de advertencia adheridas en el vehículo.

ADVERTENCIA

  • No intente nunca abrir el orificio de acceso a la toma de servicio situado en el compartimiento de equipajes. La toma de servicio solo se utiliza cuando se repara o mantiene el vehículo y está sometida a alta tensión.

Lexus CT. Sistema híbrido

■ Precauciones relativas a los accidentes en carretera Tome las siguientes precauciones para reducir el riesgo de lesiones graves o incluso mortales:

  • Detenga el vehículo en un lugar seguro para evitar accidentes adicionales. Mientras pisa el pedal del freno, accione el freno de estacionamiento y coloque la posición del cambio en P para detener el sistema híbrido. A continuación, suelte lentamente el pedal del freno.
  • No toque las piezas ni los cables de alta tensión, ni tampoco sus conectores.
  • Si algún cable eléctrico quedara al descubierto, ya sea en el interior o en el exterior del vehículo, podría producirse una descarga eléctrica. Nunca toque los cables eléctricos que queden al descubierto.
  • Si se produce una fuga de líquido, no lo toque porque podría tratarse del electrolito, fuertemente alcalino, procedente de la batería híbrida (batería de tracción eléctrica). Si entra en contacto con la piel o los ojos, láveselos en seguida con agua abundante o, si es posible, con una solución de ácido bórico. Acuda inmediatamente al médico.
  • Si se incendiara el vehículo híbrido, abandónelo lo antes posible. No utilice nunca un extintor que no esté concebido para fuegos eléctricos. Incluso una pequeña cantidad de agua podría ser peligrosa.
  • Si necesita remolcar el vehículo, hágalo con las ruedas delanteras levantadas del suelo. Si, durante la operación de remolcado, las ruedas conectadas al motor eléctrico (motor de tracción eléctrica) permanecen en el suelo, el motor puede seguir generando electricidad.

    Como consecuencia, puede producirse una fuga de electricidad y un incendio.

  • Revise con cuidado el suelo de debajo del vehículo. Si constata que se han producido fugas de líquido sobre el suelo, es probable que el sistema de combustible esté dañado.

    Abandone el vehículo lo antes posible.

ADVERTENCIA

■ Batería híbrida (batería de tracción eléctrica)

  • La batería híbrida no se debe vender, transferir ni modificar. Para evitar accidentes, las baterías híbridas extraídas de vehículos que se han desechado se recogen en los concesionarios Lexus. No deseche usted mismo la batería.

    A no ser que la batería se recoja adecuadamente, se puede producir lo siguiente, con el consiguiente riesgo de sufrir lesiones graves o incluso mortales:

    • La batería híbrida se podría desechar o tirar de manera ilegal con el consiguiente riesgo para el medio ambiente o alguna persona podría tocar una pieza de alta tensión, lo que podría ocasionar una descarga eléctrica.
    • La batería híbrida se debe utilizar exclusivamente con su vehículo híbrido. Si la batería híbrida se utiliza en el exterior de su vehículo o sufre alguna modificación, se podrían producir accidentes como descargas eléctricas, generación de calor, generación de humo, explosiones y fugas de electrolito.

      Si vende o transfiere la propiedad del vehículo, la posibilidad de que se produzca un accidente es muy elevada debido a que la persona que recibe el vehículo puede que no se haya percatado de estos peligros.

  • Si desecha el vehículo sin haber extraído la batería híbrida, existe el riesgo de que se produzca una fuerte descarga eléctrica al tocar las piezas, los cables de alta tensión o sus conectores. En el caso de que deba desechar el vehículo, la batería híbrida debe desmontarse en un concesionario o taller de reparaciones Lexus autorizado, o en cualquier otro establecimiento con personal debidamente cualificado y equipado. Si no se desecha la batería del vehículo híbrido de forma adecuada, podría provocar una descarga eléctrica y lesiones graves o mortales.

AVISO

■ Rejilla de ventilación de la batería híbrida

  • No deposite objetos extraños cerca de la rejilla de ventilación. La batería híbrida (batería de tracción eléctrica) podría recalentarse y resultar dañada.
  • Limpie con frecuencia la rejilla de ventilación para evitar que se recaliente la batería híbrida (batería de tracción eléctrica).
  • No moje la rejilla de ventilación y evite que penetren sustancias extrañas en ella, ya que esto puede provocar un cortocircuito y causar daños en la batería híbrida (batería de tracción eléctrica).
  • No transporte en el vehículo recipientes que contengan grandes cantidades de agua como bidones de agua. Si el agua se derramara sobre la batería híbrida (batería de tracción eléctrica), esta podría dañarse. Lleve el vehículo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado para que lo inspeccionen.
