Lexus CT: Sensor de asistencia al estacionamiento Lexus

Para medir la distancia existente entre su vehículo y los obstáculos cercanos al estacionar en paralelo o al realizar maniobras en un garaje, se utilizan unos sensores; dicha distancia se comunica a través de pantallas y un avisador acústico. Cuando utilice este sistema, inspeccione el área circundante.

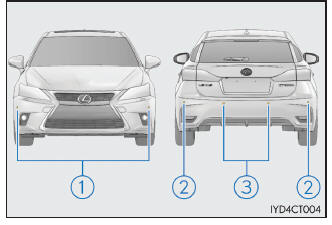

Tipos de sensores

  1. Sensores de esquina delanteros
  2. Sensores de esquina traseros
  3. Sensores centrales traseros

Lexus CT. Utilización de los sistemas de asistencia a la conducción

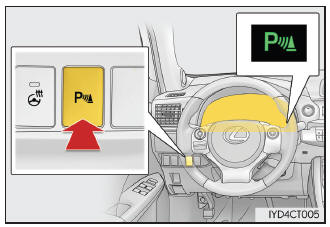

Interruptor del sensor de asistencia al estacionamiento Lexus

Activa y desactiva el sensor de asistencia al estacionamiento Lexus

Cuando esté activado, se encenderá el indicador luminoso para avisar al conductor de que el sistema está en funcionamiento.

Lexus CT. Utilización de los sistemas de asistencia a la conducción

Visualización

Si los sensores detectan un obstáculo, las pantallas siguientes informan al conductor de la posición y distancia hasta el obstáculo.

■ Pantalla de información múltiple

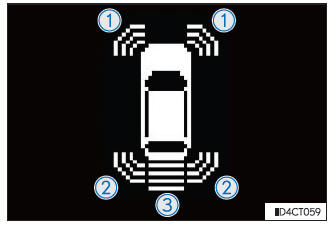

Vehículos con pantalla monocroma

Lexus CT. Utilización de los sistemas de asistencia a la conducción

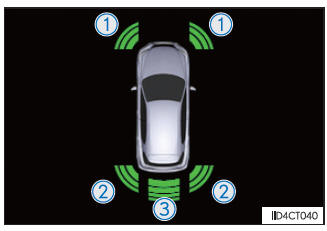

Vehículos con pantalla en color

Lexus CT. Utilización de los sistemas de asistencia a la conducción

  1. Funcionamiento del sensor de esquina delantero
  2. Funcionamiento de los sensores de esquina traseros
  3. Funcionamiento del sensor central trasero

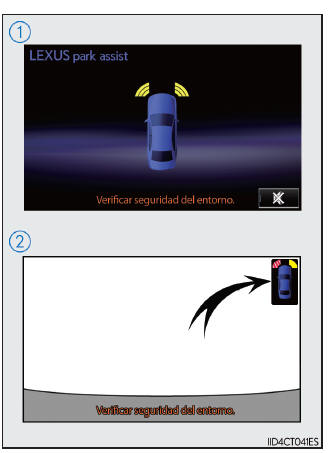

■ Pantalla de Lexus Display Audio o del sistema de navegación (si el vehículo dispone de ello)

  1. Pantalla del sensor de asistencia al estacionamiento Lexus
    Cuando no se muestra el sistema del monitor de visión trasera* o el monitor de asistencia al estacionamiento Lexus*.
    Se muestra automáticamente un gráfico cuando se detecta un obstáculo.
    La pantalla puede ajustarse para no mostrar el gráfico.
    Lexus CT. Utilización de los sistemas de asistencia a la conducción Seleccione para silenciar los sonidos del avisador acústico.
  2. Pantalla insertada
    Cuando se muestra el sistema del monitor de visión trasera* o el monitor de asistencia al estacionamiento Lexus*.
    Se muestra una imagen simplificada en la esquina superior derecha de la pantalla del sistema de navegación cuando se detecta un obstáculo.

Lexus CT. Utilización de los sistemas de asistencia a la conducción

*: si el vehículo dispone de ello

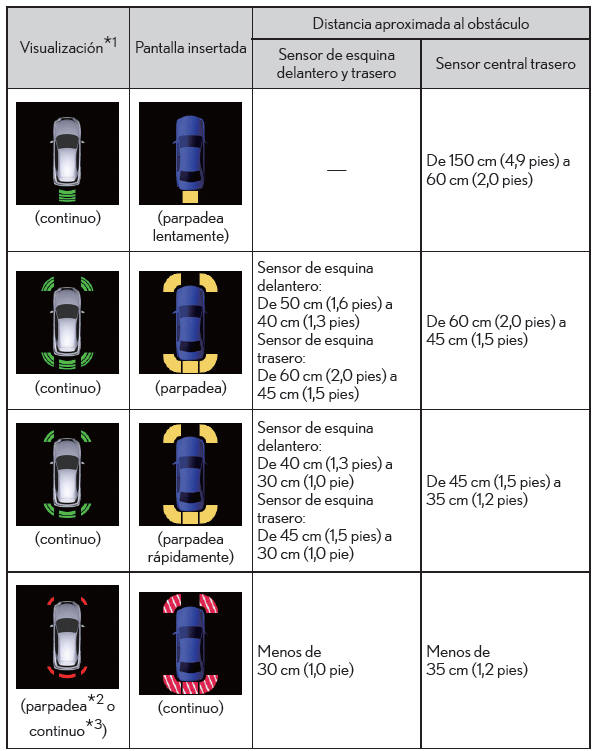

Visualización de la detección de los sensores, distancia de obstáculos

■ Pantalla de distancia Los sensores que detectan un obstáculo se iluminarán continuamente o parpadearán.

Lexus CT. Utilización de los sistemas de asistencia a la conducción

*1: Las imágenes pueden diferir de las que se muestran en las ilustraciones.
*2: Pantalla de información múltiple
*3: Pantalla de Lexus Display Audio o del sistema de navegación

■ Funcionamiento del avisador acústico y distancia hasta un obstáculo Suena un avisador acústico cuando los sensores están en funcionamiento.

  • Cuanto más se acerque el vehículo a un obstáculo, más rápido sonará el avisador acústico.

    El avisador acústico suena de forma continua en cuanto la distancia entre el vehículo y el obstáculo es inferior a la siguiente.

    • Sensores de esquina delanteros: Aproximadamente 30 cm (1,0 pie)
    • Sensores de esquina traseros: Aproximadamente 30 cm (1,0 pie)
    • Sensores centrales traseros: Aproximadamente 35 cm (1,2 pies)
  • Si se detectan 2 o más obstáculos a la vez, el sistema del avisador acústico advierte del obstáculo más cercano. Si alguno de ellos, o ambos, se sitúa dentro de las distancias citadas, se producirá un pitido largo, seguido de otros pitidos cortos.

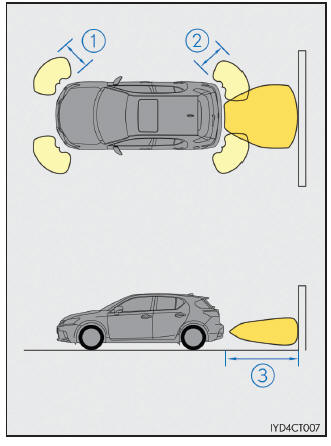

Rango de detección de los sensores

  1. Aproximadamente 50 cm (1,6 pies)
  2. Aproximadamente 60 cm (2,0 pies)
  3. Aproximadamente 150 cm (4,9 pies)

Lexus CT. Utilización de los sistemas de asistencia a la conducción

El diagrama indica el rango de detección de los sensores. Tenga en cuenta que los sensores no pueden detectar obstáculos que se encuentren demasiado cerca del vehículo.

El rango de detección de los sensores puede variar en función de la forma de los objetos, etc.

Configuración del sensor de asistencia al estacionamiento Lexus (vehículos con sistema Lexus Display Audio o sistema de navegación)

Puede modificar el volumen del avisador acústico y las condiciones de funcionamiento de la pantalla.

Sistema Lexus Display Audio

1. Pulse el botón "MENU" del mando de control de Lexus Display Audio y, a continuación, seleccione "Configuración" en la pantalla.

2. Seleccione "Vehículo" y, a continuación, "LEXUS park assist" en la pantalla.

3. Seleccione el elemento que desea.

Sistema de navegación

1. Pulse el botón "MENU" del Remote Touch y, a continuación, seleccione "Configuración" en la pantalla.

2. Seleccione "Vehículo" y, a continuación, "Configuración de LEXUS park assist" en la pantalla.

3. Seleccione el elemento que desea.

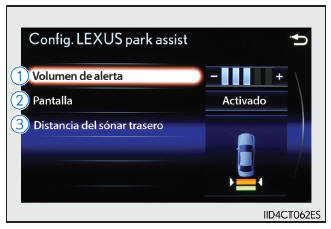

Pantalla de Lexus Display Audio

Lexus CT. Utilización de los sistemas de asistencia a la conducción

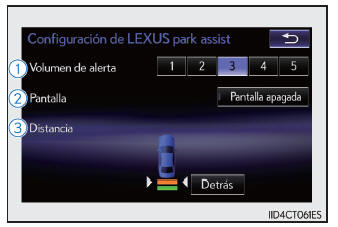

Pantalla del sistema de navegación

Lexus CT. Utilización de los sistemas de asistencia a la conducción

  1. El volumen del avisador acústico se puede ajustar.
  2. Puede elegir entre encender o apagar la pantalla del sensor de asistencia al estacionamiento Lexus.
  3. Puede ajustarse la pantalla del sensor central trasero, así como la indicación del tono.

■ Puede utilizarse el sensor de asistencia al estacionamiento Lexus cuando

  • Sensores de esquina delanteros:
    • El interruptor de arranque está en modo ON.
    • La posición del cambio no está en P.
    • La velocidad del vehículo es inferior a unos 10 km/h (6 mph).

      (A cualquier velocidad, cuando la posición del cambio está en R)

  • Sensores de esquina traseros y sensores centrales traseros:
    • El interruptor de arranque está en modo ON.
    • La posición del cambio está en R.

■ Pantalla del sensor de asistencia al estacionamiento Lexus Cuando se detecta un obstáculo mientras se está usando el sistema del monitor de visión trasera o el monitor de asistencia al estacionamiento Lexus, el indicador de advertencia aparecerá en la esquina superior de la pantalla, aunque se haya seleccionado la opción de pantalla desactivada.

■ Información sobre la detección de los sensores

  • Las zonas de detección del sensor se limitan a las zonas situadas alrededor del parachoques del vehículo.
  • Determinadas circunstancias del vehículo y el entorno pueden afectar a la capacidad del sensor para detectar correctamente los obstáculos. A continuación, se describen algunos casos.
    • Los sensores están sucios, tienen nieve o hielo. (Este problema se soluciona limpiando los sensores).
    • El sensor está helado. (Este problema se soluciona descongelando la zona correspondiente).

      En condiciones climáticas particularmente frías, si un sensor está helado, la pantalla puede presentar una imagen anómala y los obstáculos pueden pasar desapercibidos.

    • El sensor está tapado de alguna forma.
    • El vehículo se inclina considerablemente hacia un lado.
    • En una calzada con muchos baches, inclinación considerable, gravilla o hierba.
    • El entorno del vehículo es ruidoso, debido a cláxones, motores de motos, frenos de aire comprimido de vehículos grandes o demás ruidos fuertes que producen ondas ultrasónicas.
    • Se encuentra cerca de otro vehículo equipado con sensores de asistencia al estacionamiento.
    • El sensor está cubierto de espray o mucha lluvia.
    • El vehículo está equipado con un poste en la aleta o una antena inalámbrica.
    • Hay anillas de remolcado de emergencia instaladas.
    • El parachoques o el sensor reciben un fuerte impacto.
    • El vehículo se acerca a un bordillo alto o curvado.
    • La luz del sol es muy intensa o la temperatura muy baja.
    • Es imposible detectar la zona situada justo debajo de los parachoques.
    • Si los obstáculos están demasiado próximos al sensor.
    • Se ha instalado una suspensión que no es genuina de Lexus (suspensión más baja, etc.).
    • Puede ocurrir que las personas no se detecten si llevan ciertos tipos de tejidos.

Además de los ejemplos mencionados, en algunos casos, los sensores pueden calcular que la distancia a las señales u otros obstáculos es menor de la que existe en realidad, debido a su forma.

  • Es posible que el sensor no detecte obstáculos de determinadas formas. Preste especial atención a los obstáculos siguientes:
    • Cables, vallas, cuerdas, etc.
    • Algodón, nieve y demás materiales que absorben ondas de sonido
    • Objetos puntiagudos
    • Obstáculos bajos
    • Obstáculos altos con partes que sobresalen hacia su vehículo
  • Se pueden producir las siguientes situaciones durante el uso.
    • En función de la forma del obstáculo y otros factores, la distancia de detección puede reducirse o la detección puede ser imposible.
    • Los obstáculos puede que no se detecten si se encuentran demasiado cerca del sensor.
    • Se producirá un pequeño retraso entre la detección del obstáculo y su visualización.

      Incluso a velocidades reducidas, existe la posibilidad de que el obstáculo entre dentro de las áreas de detección del sensor antes de que se visualice la pantalla y suene el avisador acústico.

    • Los postes delgados o los objetos que se encuentren en una posición inferior a la del sensor puede que no se detecten cuando el vehículo se acerque a ellos, aunque se hayan detectado previamente.
    • Puede resultar difícil oír los pitidos a causa del volumen del sistema de sonido o del ruido del caudal de aire del sistema de aire acondicionado.

■ Personalización La configuración (p. ej. el volumen del avisador acústico) puede cambiarse.

ADVERTENCIA

■ Al utilizar el sensor de asistencia al estacionamiento Lexus Tenga en cuenta las medidas de precaución que se indican a continuación.

De lo contrario, resultaría complicado conducir el vehículo de forma segura y podría provocarse un accidente.

  • No utilice el sensor a velocidades superiores a los 10 km/h (6 mph).
  • Las áreas de detección de los sensores y los tiempos de reacción son limitados. Para su seguridad, al avanzar o retroceder, compruebe la zona alrededor del vehículo (especialmente los laterales del vehículo) y conduzca con precaución, utilizando el freno para controlar la velocidad del vehículo.
  • No instale ningún accesorio dentro de las zonas de detección de los sensores.

AVISO

■ Al utilizar el sensor de asistencia al estacionamiento Lexus En las situaciones siguientes, el sistema puede que no funcione correctamente debido a una avería del sensor, etc. Lleve el vehículo a un concesionario o taller de reparaciones Lexus autorizado, o a cualquier otro establecimiento con personal debidamente cualificado y equipado.

  • La pantalla de funcionamiento del sensor de asistencia al estacionamiento Lexus parpadea y se activa el avisador acústico cuando no se detecta ningún obstáculo.
  • Si el área alrededor de un sensor choca con algún objeto o recibe un fuerte impacto.
  • Si el parachoques golpea contra algún objeto.
  • Si la visualización se muestra continuamente sin que se escuche un pitido, excepto cuando se haya activado el interruptor para silenciar el avisador acústico.
  • Si se produce un error en la visualización, compruebe el sensor en primer lugar.

    Si el error se produce aunque no haya hielo, nieve ni barro en el sensor, es posible que el sensor esté averiado.

■ Notas para cuando lave el vehículo Procure no salpicar agua ni vapor con demasiada fuerza en la zona del sensor.

Podría afectar al funcionamiento del sensor.
