Vista general, coche con volante a la izquierda

Volvo C30. Vista general, coche con volante a la izquierda

  1. Ajuste del volante
  2. Apertura del capó
  3. Panel de control
  4. Intermitentes, luces largas, ordenador de a bordo
  5. Iluminación, tapa del depósito abierta
  6. Tirador de apertura de la puerta, botón de cierre.
  7. Difusores de ventilación del salpicadero
  8. Difusores de ventilación de la ventanilla
  9. Control de velocidad constante
  10. Bocina, airbag
  11. Instrumento combinado
  12. Teclado de Infotenimiento
  13. Limpiaparabrisas, lavacristales y lavafaros
  14. Inmovilizador
  15. Accionamiento, techo solar
  16. Sin función
  17. Sin función
  18. Iluminación interior, interruptor
  19. Luz de lectura, lado izquierdo
  20. Luz de lectura, lado derecho
  21. Testigo del cinturón de seguridad e indicación de airbag de la plaza del acompañante
  22. Retrovisor interior
  23. Pantalla del climatizador y de Infotenimiento
  24. Infotenimiento
  25. Programación del climatizador, Infotenimiento y configuración personal
  26. Climatizador
  27. Palanca de marchas
  28. Luces de emergencia
  29. Tirador de puerta
  30. Guantera
  31. Freno de estacionamiento
  32. Toma eléctrica
  33. Blind Spot Information System, BLIS
  34. Interruptor, equipo opcional

Vista general, coche con volante a la derecha

Volvo C30. Vista general, coche con volante a la derecha

  1. Toma eléctrica
  2. Blind Spot Information System, BLIS
  3. Interruptor, equipo opcional
  4. Freno de estacionamiento
  5. Panel de control
  6. Guantera
  7. Tirador de puerta
  8. Difusores de ventilación, ventanilla
  9. Difusores de ventilación, salpicadero
  10. Palanca de marchas
  11. Climatizador
  12. Programación del climatizador, Infotenimiento y configuración personal
  13. Infotenimiento
  14. Pantalla del climatizador y de Infotenimiento
  15. Retrovisor interior
  16. Testigo del cinturón de seguridad e indicación de airbag de la plaza del acompañante
  17. Iluminación interior, interruptor
  18. Luz de lectura, lado izquierdo
  19. Luz de lectura, lado derecho
  20. Sin función
  21. Sin función
  22. Accionamiento, techo solar
  23. Inmovilizador
  24. Limpiaparabrisas y lavaparabrisas, lavafaros
  25. Control de velocidad constante
  26. Instrumento combinado
  27. Bocina, airbag
  28. Teclado de Infotenimiento
  29. Luces de emergencia
  30. Tirador de apertura de la puerta, botón de cierre
  31. Iluminación, tapa del depósito abierta
  32. Intermitentes, luces largas, ordenador de a bordo
  33. Apertura del capó
  34. Ajuste del volante

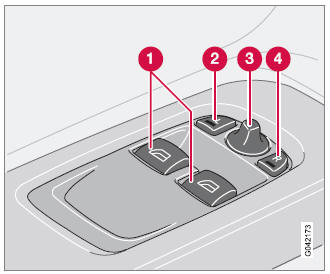

Panel de control de la puerta del conductor

Volvo C30. Panel de control de la puerta del conductor

  1. Elevalunas eléctricos
  2. Retrovisor exterior izquierdo
  3. Retrovisores exteriores, ajuste
  4. Retrovisor exterior derecho

Instrumento combinado

Volvo C30. Instrumento combinado

  1. Velocímetro.
  2. Intermitentes, izquierda.
  3. Símbolos de advertencia.
  4. Pantalla de información - Presenta mensajes de información y advertencia e indica la temperatura exterior y la hora. Cuando la temperatura exterior está entre +2 ºC y -5 ºC, se enciende en la pantalla el símbolo de un copo de nieve para avisar del riesgo de calzada resbaladiza. Cuando el automóvil ha estado parado, el indicador de temperatura exterior puede indicar un valor demasiado elevado.
  5. Símbolo de información.
  6. Intermitentes, derecha.
  7. Tacómetro - Indica el régimen del motor en miles de revoluciones por minuto.
  8. Símbolos de control y advertencia.
  9. Indicador de combustible.
  10. Indicación de luces largas.
  11. Pantalla - Muestra las posiciones de marchas en la caja de cambios automática, el sensor de lluvia, el cuentakilómetros, el cuentakilómetros parcial y el control de velocidad constante.
    Muestra también el indicador de cambios (GSI) y las posiciones de cambio en el modelo D2
  12. Botón de cuentakilómetros parcial - Se utiliza para medir trayectos cortos. Con pulsaciones breves del botón, se alterna entre los dos cuentakilómetros parciales T1 y T2. Con una pulsación larga (más de 2 segundos), se repone el cuentakilómetros parcial activado.
  13. Indicador de temperatura - Se utiliza para el sistema de refrigeración del motor. Si la temperatura sube de forma excesiva y la aguja entra en el campo rojo, aparece un mensaje en la pantalla. Tenga en cuenta que la instalación de luces complementarias delante de la toma de aire reduce la capacidad de refrigeración del sistema cuando la temperatura exterior es muy alta y el esfuerzo del motor muy elevado.
  14. Símbolos de control y advertencia.
