Seat Toledo: Vano motor

Trabajar en el compartimento del motor

Durante los trabajos realizados en el vano motor, por ejemplo, comprobar y rellenar líquidos de servicio, pueden ocurrir lesiones, escaldaduras, peligros de accidente y de incendio. Por ello, es imprescindible tener en cuenta las indicaciones de advertencia y seguir las normas de seguridad generales. El vano motor es una zona que alberga peligros.

ATENCIÓN

• No abra nunca el capó si ve que sale vapor o líquido refrigerante del vano motor - ¡Peligro de escaldadura! Espere hasta que no salga vapor ni líquido refrigerante del motor.
• Pare el motor y extraiga la llave del contacto.
• En los vehículos con cambio manual, ponga la palanca en punto muerto; en los vehículos con cambio automático, coloque la palanca selectora en la posición P.
• Accione el freno de mano firmemente.
• Deje que se enfríe el motor.
• Por razones de seguridad, el capó debe estar siempre bien cerrado durante la conducción.

  Por ello, debe comprobar siempre tras cerrar el capó, si el enclavamiento queda correctamente encastrado.

• Si durante la marcha observa que el enclavamiento no está encastrado, deténgase inmediatamente y cierre el capó - ¡Peligro de accidente!
• Mantenga a los niños alejados del vano motor.
• No toque ninguna pieza caliente del motor - ¡Peligro de quemaduras!
• No vierta nunca líquidos operativos sobre el motor caliente ¡Estos líquidos (p. ej., el anticongelante que contiene el líquido refrigerante) pueden inflamarse!
• Evite los cortocircuitos en el sistema eléctrico, especialmente en la batería.
• Nunca introduzca las manos en el ventilador del radiador mientras el motor esté caliente. ¡El ventilador podría activarse de repente!
• No cubra nunca el motor con materiales de aislamiento adicionales, por ejemplo, con una manta. ¡Peligro de incendio!
• No abra nunca el tapón del depósito del líquido refrigerante mientras el motor esté caliente. ¡El sistema de refrigeración está bajo presión!
• Para protegerse la cara, las manos y los brazos del vapor caliente o del líquido refrigerante caliente, cubra el tapón del depósito de expansión del líquido refrigerante al abrirlo con un paño grande.
• No deje en el vano motor objetos como trapos o herramientas.
• Si se debe trabajar debajo del vehículo, habrá que asegurarlo para que no se ponga en movimiento y apoyarlo de forma segura sobre soportes apropiados, el gato hidráulico no basta para ello - ¡Peligro de lesiones!
• Si tiene que efectuar trabajos de verificación con el motor en marcha, se incrementará el peligro a causa de las piezas giratorias (p. ej., correa trapezoidal, alternador, ventilador del radiador) y del sistema de encendido de alta tensión. Tenga en cuenta además lo siguiente:
  • No toque nunca los cables eléctricos del sistema de encendido.
  • Evite sin falta acercarse a piezas giratorias del motor llevando puestas joyas, prendas de vestir sueltas o cabellos largos - ¡Peligro de muerte! Por tanto, quítese previamente las joyas, átese los cabellos en posición alta y lleve puesta ropa ajustada al cuerpo.
• Cuando sea necesario efectuar trabajos en el sistema del combustible o en en sistema eléctrico, tenga en cuenta además las siguientes indicaciones.
  • Desconecte siempre la batería del vehículo de la red de a bordo.
  • No fume.
  • No trabaje nunca cerca de llamas.
  • Tenga siempre preparado un extintor en buen estado de funcionamiento.

CUIDADO

• Cuando rellene líquidos tenga cuidado de no confundir unos con otros. ¡De lo contrario se podrían producir graves deficiencias de funcionamiento y daños en el vehículo!
• Nunca abra el capó con la palanca de seguridad - ¡Peligro de daños!

Nota relativa al medio ambiente

Debido a la liquidación ecológica de líquidos operativos, utensilios necesarios y conocimientos requeridos, deje que realice el cambio de líquidos operativos durante las inspecciones de servicio un concesionario autorizado SEAT.

Aviso

• En caso de cualquier duda relacionada con los líquidos operativos diríjase a un concesionario autorizado SEAT.
• Puede adquirir los líquidos de especificaciones correctas del surtido de accesorios originales de SEAT.

Comprobación de niveles

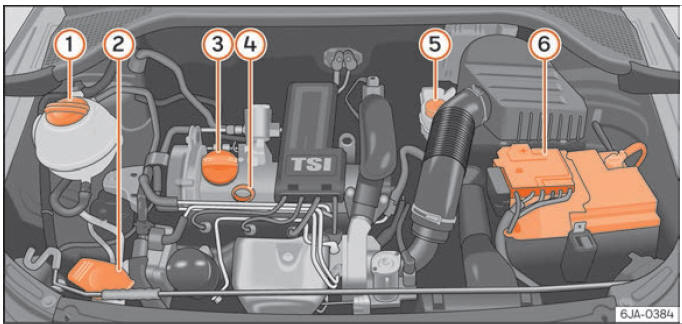

Fig. 243 Figura orientativa de la posición de los elementos.

Periódicamente se deberían comprobar los diferentes niveles de los fluidos del vehículo.

No confundir nunca los líquidos, pues de lo contrario el motor sufriría graves daños.

1. Depósito de expansión de liquido refrigerante
2. Depósito del agua limpiaparabrisas
3. Boca de llenado de aceite de motor
4. Varilla indicadora del nivel de aceite de motor
5. Depósito del líquido de frenos
6. Batería

La verificación y reposición de los líquidos operativos se realizará en los componentes mencionados anteriormente. Estas operaciones están descritas.

Cuadro sinóptico

Encontrará otras aclaraciones, indicaciones y restricciones relacionadas con los datos técnicos a partir.

Aviso

La disposición en el vano motor es muy similar a la de todos los motores de gasolina y diésel.

Ventilador del radiador

El ventilador del radiador es accionado por un motor eléctrico y regulado en función de la temperatura del líquido refrigerante.

Después de parar el motor y desconectar el encendido, es posible que el ventilador siga funcionando durante unos 10 minutos.
